高建軍 1，2 ，　 萬新宇 1， 2 ，　 齊淵洪 1， 2 ，　 王 　 鋒 1，2

（ 1．鋼研晟華工程技術有限公司研發部，北京100081 ；

2． 鋼鐵研究總院先進鋼鐵流程及材料國家重點實驗室，北京 100081 ）

摘 　 要：針對高爐煉鐵存在工藝流程長、焦炭依賴度高、環境污染大等問題，提出了一種回轉窯預還原 － 氧煤燃燒熔分煉鐵新工藝。該工藝具有原料適應性廣，不需要消耗焦炭，污染物排放少，適合冶煉特殊鐵礦資源等特點。通過建立數學模型，對該工藝進行了數值模擬。計算結果表明，回轉窯預還原爐料的金屬化率、熔分爐煤氣的氧化度和鼓風氧含量對冶煉工藝煤耗和氧耗影響較大，煤粉和氧氣消耗隨著預還原爐料金屬化率的升高，熔分爐煤氣氧化度的增大和鼓風氧含量的升高而降低。該工藝對冶煉特殊鐵礦資源具有顯著優勢，可以彌補高爐冶煉的不足，對降低燃料消耗和減少 CO₂ 排放具有重大意義。

關鍵詞：回轉窯；熔分爐；金屬化率；煤氣氧化度；鼓風氧含量

 高爐煉鐵是當今世界上最成熟、最高效的鐵水生產技術，高爐鐵水產量占了世界生鐵產量的85％以上，但高爐煉鐵存在工藝流程長、焦炭依賴度高、環境污染大等問題，開發清潔、環保、不依賴焦煤的非高爐煉鐵技術一直是冶金工作者努力的方向 ^［1-4］ 。

已 經 商 業 化 運 行 的 兩 步 法 熔 融 還 原 煉 鐵 工 藝COREX和FINEX是目前最成功的非高爐煉鐵技術，但仍然沒有完全擺脫對焦炭的依賴，噸鐵焦炭消耗在50～200kg 左右^［5－7］ 。雖然COREX和FINEX藝具有工藝流程短、污染物排放少、清潔環保等特點，但由于熔分需要消耗優質塊煤和純氧，導致鐵水生產成本高。尤其是 COREX工藝由于爐頂煤氣沒有循環利用，大量高熱值煤氣只能輸出，造成一次燃料消耗高，能源利用效率低。氣基豎爐直接還原技術在國外得到快速發展，對一些天然氣資源豐富、焦煤資源緊缺的國家來說，這種工藝可以生產價格低廉的優質海綿鐵。由于中國天然氣資源緊缺，工業用電價格高，因此采用氣基豎爐直接還原生產海綿鐵，電爐熔分生產鐵水工藝受到限制。因此開發非高爐煉鐵新工藝，綜合處理特殊鐵礦資源，減少鐵水冶煉能耗和污染物排放，補充單一高爐鐵水生產模式，可以提高中國鋼鐵生產的國際競爭力。

鋼鐵研究總院在綜合分析Romelt 和有色冶金煙化爐等熔池熔煉技術的基礎上 ^［8-11］ ，結合能源及資源特點，提出了一種回轉窯預還原 － 煤氧熔分煉鐵新工藝。該工藝將鐵礦石回轉窯預還原與熔池熔煉相結合，使用的原燃料是粉礦和粉煤，不需要消耗焦炭，具有工藝流程短、一次燃料消耗低、能源利用效率高等特點。該工藝可以冶煉釩鈦磁鐵礦，含鉛、鋅冶金塵泥以及高鐵錳礦等特殊鐵礦資源，避免高爐冶煉特殊鐵礦存在的爐況不順問題，具有很好的發展前景。本文通過對該工藝建立數學模型，分析了回轉窯預還原爐料的金屬化率、熔分爐煤氣的氧化度以及鼓風氧含量等參數對冶煉能耗的影響規律，為新工藝的工業化試驗和操作提供理論指導和技術支撐。

1　 回轉窯預還原 － 氧煤燃燒熔分工藝

流程 設計的回轉窯預還原 － 氧煤燃燒熔分煉鐵工藝流程如圖 1 所示。該工藝由鐵礦粉回轉窯預還原和預還原爐料氧煤燃燒熔分兩部分組成。鐵礦粉、還原劑和熔劑等原料從窯尾加入回轉窯，在回轉窯內與燃燒的熱煙氣逆流換 熱，原料 加熱到1000～1200℃ ，鐵氧化物逐級還原為金屬鐵，還原后的金屬化爐料從窯頭直接熱裝進入氧煤燃燒熔分爐。熔分爐設置有2排風口，下排風口噴吹氧氣和煤粉，上排風口噴吹氧氣，預還原爐料在熔分爐內終還原和高溫熔分，實現渣鐵分離。熔分爐產生的爐頂煤氣溫度和熱值都很高，為了避免回轉窯內溫度過高，產生粘結和結圈等問題，利用冷卻回轉窯產生的窯尾煤氣兌入熔分爐爐頂，從而降低熔分爐煤氣溫度至900～1200℃ ，然后直接通入回轉窯，為回轉窯提供燃料。

2　 數學模型的建立

2.1　 數學模型建立的理論基礎

數學模型的建立以物料平衡和能量平衡為基礎，根據物料在回轉窯和熔分爐內不同的物理化學反應，分別建立回轉窯和熔分爐物料平衡和能量平衡模型，并進行聯合計算。回轉窯內主要進行爐料的加熱和鐵礦石的預還原，預還原后的爐料直接熱裝進入熔分爐，爐料熱裝溫度預定為 1050℃ ，回轉窯煙氣排出溫度為 750℃ 。熔分爐內主要進行鐵礦石的終還原和渣鐵分離，熔分爐產生的爐頂煤氣溫度預定為 1500℃ ，將回轉窯尾氣冷卻到 1200℃ 后全部通入回轉窯。回轉窯和熔分爐的熱平衡受到物理約束和化學約束條件的限制，相互影響。計算步驟主要是根據鐵水成分、爐渣堿度、爐料預還原度、鼓風氧含量及熱量平衡等確定礦石和煤粉消耗量。

預還原爐料的殘?zhí)剂颗c爐料預還原度緊密相關。預還原度越高，殘?zhí)剂吭降停活A還原度越低，殘?zhí)剂吭礁撸鴼執剂坑謺绊懭鄯譅t熱平衡，本模型計算過程中考慮了不同預還原度條件下爐料殘?zhí)剂繉θ鄯譅t熱平衡的影響。煤氣的氧化度是指煤氣中CO₂ 、H₂O 占煤氣中 CO 、CO₂ 、 H₂和 H₂O 總量的體積分數。

2.2　 數學模型建立的條件

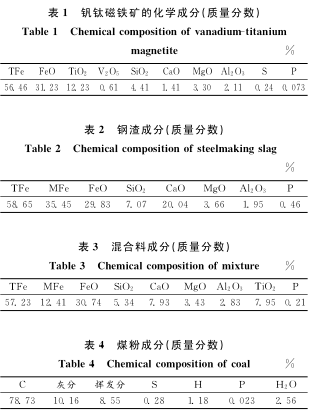

模型是以生產1t鐵水消耗的原燃料為計算單位，根據物料平衡和能量平衡，確定各物料的消耗量和熱量的收入與支出。假定計算中鐵水成分與普通高爐鐵水成分相同，終渣二元堿度為1.1 。本計算以冶煉釩鈦磁鐵礦為例，所用原料為某地區生產的釩鈦磁鐵精礦，精礦化學成分如表1所示。為了調節爐渣堿度和成分，配加部分鋼渣，鋼渣為經磁選后的轉爐渣，二元堿度為 2.83 ，成分如表 2所示。釩鈦磁鐵礦與鋼渣的配比（質量分數）為65％∶35％ ，混合料成分如表3所示。煤粉為普通無煙煤，成分如表４所示，固定碳的質量分數為78.73％ 。

3　 結果及分析

3.1　 預還原爐料的金屬化率對冶煉參數的影響

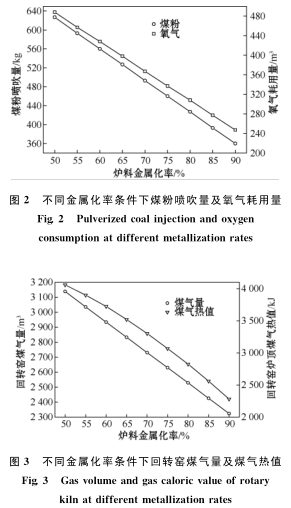

計算時假定鼓風為純氧，熔分爐爐頂煤氣的氧化度（V （ CO₂ ＋H₂O ）／ V （ CO＋H₂ ＋CO₂ ＋H₂O ））為 16％ ，噴吹煤粉載氣量為 20kg／m³ ，預還原爐料排入熔分爐的溫度為1050℃ ，熔分爐排出煤氣溫度為1500℃ ，熱損失為總熱收入的10％ ，回轉窯中噸鐵配煤量為288kg 。計算得到了爐料不同金屬化率條件下熔分爐煤粉噴吹量及氧氣耗用量如圖2所示，不同金屬化率條件下回轉窯窯尾的煤氣量及煤氣熱值如圖3所示。

由圖2可知，預還原爐料的金屬化率對熔分爐煤耗和氧耗影響非常明顯，爐料金屬化率越高，熔分爐的煤耗和氧耗越低。預還原爐料金屬化率每升高5％ ，熔分爐噸鐵煤耗可以降低約 33kg ，氧耗可以降低約30m³ 。當預還原爐料金屬化率為50％時，熔分爐噸鐵煤耗為 627kg ，氧耗為 488m³ ，加上288kg配煤，噸鐵綜合煤耗為 915kg 。當預還原爐料金屬化率從50％ 升 高 到 90％ 時，熔 分 爐 噸 鐵 煤 耗 從627kg 降低到360kg ，降低了267kg，氧耗從488m³降低到247m³ ，降低了241m³ ，綜合煤耗從915kg降低到 648kg ，燃耗顯著降低。熔分爐燃耗降低的主要原因是金屬化率的提高不但減少了爐料中鐵氧化物直接還原消耗的碳量，而且大幅度減少了爐料直接還原所吸收的熱量。由于鐵氧化物直接還原是強吸熱反應，因此提高熔分爐入爐料的金屬化率，可以顯著降低熔分爐的熱支出，從而大幅度降低燃料消耗。本工藝通過優化釩鈦磁鐵礦回轉窯預還原工藝技術參數，提高釩鈦磁鐵礦預還原爐料金屬化率，從而減輕熔分爐的冶煉負荷，減少熔分爐的燃料消耗和氧氣消耗，降低冶煉成本。

由圖３可知，隨著爐料金屬化率升高，回轉窯窯尾產生的煤氣量及煤氣熱值都逐漸降低。當爐料金屬化 率 為 50％ 時，回 轉 窯 窯 尾 產 生 的 煤 氣 量 為3139m³ ，煤氣熱值為4059kJ／m³ ；當爐料金屬化率升高為 90％ 時，窯尾產生的煤氣量為2324m³ ，煤氣熱值為2282kJ／m³ 。這主要是由于預還原爐料金屬化率越高，熔分爐的能耗越低，產生的煤氣量越少，進入回轉窯的煤氣量也越少。為了滿足回轉窯內直接還原的熱量消耗，需要提高回轉窯內煤氣的二次燃燒率，因此窯尾煤氣的熱值降低。由于熔分爐產生的煤氣量少，盡管提高了回轉窯內的煤氣二次燃燒率，但回轉窯總的煤氣量還是減少。

3.2　 煤氣的氧化度對冶煉參數的影響

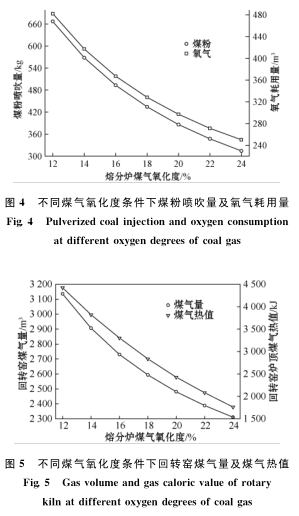

假定計算時排入熔分爐的預還原爐料的金屬化率 為 70％ ，鼓 風 為 純 氧 （氧 的 體 積 分 數 為100％ ），噴吹煤粉載氣量為20kg／m³ ，預還原爐料排入熔分爐的溫度為1050℃ ，熔分爐排出煤氣溫度為1500℃ ，熱損失為總熱收入的10％ ，回轉窯中噸鐵配煤量為288kg。計算得到了不同煤氣氧化度條件下熔分爐煤粉噴吹量及氧氣耗用量如圖4 所示，不同煤氣氧化度條件下熔分爐爐頂煤氣量及煤氣熱值如圖 5 所示。

由圖4可知，煤氣的氧化度對熔分爐的煤耗和氧耗影響非常大，煤氣氧化度越高，熔分爐的煤耗和氧耗越低。煤氣的氧化度每增加2％ ，熔分爐噸鐵煤耗可以降低約59kg ，氧耗可以降低約39m³ 。當熔分爐煤氣氧化度為12％時，熔分爐噸鐵煤耗為667kg ，氧耗為482m³，加上288kg配煤，噸鐵綜合煤耗為955kg 。當煤氣氧化度從12％升高到24％時，熔分爐噸鐵煤耗從667kg 降低到314kg ，降低了353kg ，氧耗從 482m³降低到 250m³ ，降低了232m³ ，綜合煤耗從955kg 降低到602kg ，燃耗和氧耗顯著降低。煤氣氧化度提高，熔分爐燃耗降低的主要原因是提高煤氣氧化度后，增加了熔分爐內CO和 H₂ 的燃燒量，為熔分爐提供了更多熱量，可以減少熔分爐煤粉消耗。但是，煤氣氧化度提高以后，爐內煤氣中CO₂和 H₂O含量增大， CO₂和 H₂O含量增大到一定程度后，會影響熔分爐內鐵氧化物的還原。圖 6和圖7分別為熱力學計算得到的熔體中FeO 與 CO 和 H₂ 在不同溫度條件下還原反應的氣相平衡組成 ^［12］ 。熔分爐內金屬化球團的反應溫度在1400～1500℃ ，為了防止熔分爐內的金屬鐵被CO₂和H₂O 再次氧化，熔分爐內煤氣氧化度應控制在18％以下。

由圖5可知，隨著熔分爐煤氣的氧化度升高，回轉窯窯尾產生的煤氣量及煤氣熱值都逐漸降低。當熔分爐煤氣氧化度為12％時，回轉窯窯尾產生的煤氣量為3136m³ ，煤氣熱值為4422kJ／m³ ；當熔分爐煤氣氧化度升高為24％時，窯尾產生的煤氣量為2311m³ ，煤氣熱值為1764kJ／m³ 。這主要是由于熔分爐煤氣的氧化度越高，產生的煤氣量越少，煤氣熱值越低，進入回轉窯的煤氣量也越少。為了滿足回轉窯內直接還原的熱量消耗，需要提高回轉窯內煤氣的二次燃燒率，因此窯尾煤氣的熱值降低。由于熔分爐產生的煤氣量少，盡管提高了回轉窯內的煤氣二次燃燒率，但回轉窯總的煤氣量還是減少。

3.3   鼓風氧含量對冶煉參數的影響

計算時假定排入熔分爐的預還原爐料的金屬化率為 70％ ，爐頂煤氣的氧化度為 18％ ，噴吹煤粉載氣量為 20kg／m³ ，預還原爐料排入熔分爐的溫度為1050℃ ，熔分爐排出煤氣溫度為1500℃ ，熱損失為總熱收入的 10％ ，噸鐵回轉窯配煤為 288kg 。計算得到了不同鼓風氧含量條件下熔分爐煤粉噴吹量及氧氣耗用量如圖 8所示，不同鼓風氧含量條件下熔分爐爐頂煤氣量及煤氣熱值如圖 9 所示。

由圖8可知，鼓風氧含量對熔分爐的煤耗和氧耗有一定的影響，鼓風氧含量越高，熔分爐煤耗和氧耗越低。鼓風氧含量（體積分數，下同）每升高 2％ ，熔分爐噸鐵煤耗可以降低約4kg ，氧耗可以降低11.6m³ 。當鼓風氧含量為88％時，熔分爐噸鐵煤耗為 460kg，氧耗為 398m³ ，加上 288kg 配煤，噸鐵綜合煤耗為 748kg 。當鼓風氧含量從 88％ 升高到100％時，熔分爐噸鐵煤耗從460kg 降低到434kg ，氧耗從398m³ 降低到328m³ ，降低了70m³ ，綜合煤耗從 748kg 降低到 722kg ，燃耗小幅度降低。鼓風氧含量的降低使煤耗升高，主要是由于鼓風氧含量降低以后，帶入爐內的 N₂ 量增大，N₂ 從爐內帶走的熱量增大，導致煤耗升高。雖然鼓風氧含量降低以后，增大了煤耗和氧耗，但煤耗和氧耗增加的幅度很小。鼓風氧含量從 100％ 降低到 90％ ，噸鐵煤耗增加了 21kg ，氧耗增加了 57m³ ，但深冷制氧的氧氣成本要比變壓吸附制氧成本至少高 0.1 元／m³ 。綜合計算，采用變壓吸附制氧要比深冷制氧冶煉成本更低。

由圖 9 可知，隨著熔分爐鼓風氧含量的升高，回轉窯煤氣二次燃燒率逐漸增大，助燃風量變化較小。熔分爐鼓風氧含量每升高 2％ ，回轉窯煤氣二次燃燒率平均增大約0.37％ ，煤氣助燃風量平均提高約1m³ 。主要原因是鼓風氧含量對熔分爐爐頂煤氣量及煤氣熱值影響較小，煤氣進入回轉窯后，回轉窯的二次燃燒率變化幅度較小，助燃風量變化不大。由圖9可知，隨著鼓風氧含量的升高，回轉窯窯尾產生的煤氣量及煤氣熱值都小幅度降低。當鼓風氧含量為88％時，回轉窯窯尾產生的煤氣量為2711m³，煤氣熱值為2947kJ／m³ ；當鼓風氧含量升高為100％時，窯 尾產 生 的 煤氣量 為2593m³ ，煤氣熱值 為2834kJ／m³ ，回轉窯窯尾煤氣量及煤氣熱值變化都不大。這主要是因為隨著鼓風氧含量的升高，熔分爐產生煤氣量略微減少，煤氣熱值小幅度增大。熔分爐煤氣進入回轉窯以后，隨著鼓風氧含量的升高，盡管回轉窯煤氣的二次燃燒率略微升高，但由于進入回轉窯的煤氣量減少，所以回轉窯窯尾的煤氣量小幅度減少，煤氣熱值也小幅度降低。

4　 結論

（1 ）預還原爐料的金屬化率越高，熔分爐的煤耗和氧耗越低，金屬化率每升高5％ ，熔分爐噸鐵煤耗可以降低33kg ，氧耗可以降低30m³ 。回轉窯尾氣的熱值隨爐料金屬化率升高而降低，金屬化率每升高 5％ ，回轉窯煤氣熱值降低約 222kJ／m³ 。

（2 ）熔分爐煤氣的氧化度對熔分爐的煤耗和氧耗影響非常大，煤氣的氧化度每增加 2％ ，熔分爐噸鐵煤耗降低 59kg ，氧耗降低 39m³ ，但為了防止預還原爐料在熔分爐內的二次氧化，熔分爐煤氣的氧化度應控制在18％以下。

（3 ）鼓風氧含量越高，熔分爐的煤耗和氧耗越低，鼓風氧含量每升高2％ ，熔分爐噸鐵煤耗可以降低約4kg ，氧耗可以降低11.6m³ 。考慮到冶煉的經濟性，可以用變壓吸附制氧代替深冷制氧。

參考文獻：

[1] 　 嚴珺潔 ． 超低二氧化碳排放煉鋼項目的進展與未來［ J ］ ． 中國冶金， 2017 ， 27 （2 ）： 6．

[2] 　 儲滿生，趙慶杰 ． 中國發展非高爐煉鐵的現狀及展望［ J ］ ． 中國冶金， 2008， 18 （9 ）：1．

[3] 　 周渝生，錢暉，張友平，等 ． 現有主要煉鐵工藝的優缺點和研發方向［ J ］ ． 鋼鐵，2009 ， 44 （2 ）： 1．

[4] 　 周春林，劉春明，董亞鋒，等 ． 國外煉鐵狀況及中國煉鐵發展方向［ J ］ ． 鋼鐵， 2008 ，43 （12 ）： 1．

[5] 　 賈國利，張丙懷，陽海彬，等．COREX　3000熔融還原煉鐵工藝能量利用特征［ J ］ ． 中國冶金， 2007 ， 17 （3 ）： 43．

[6]  Bohm C，Siuka D，Schenk J，et al .Development and current status of the Corex and Finex process[C]//proceedings of 2007china Iron and Steel Annual Meeting.Beijing:The chinese Society for Metals，2007：142

[7] 　 張壽榮，張紹賢 ． 韓國浦項鋼鐵公司 Finex工藝［J］.鋼鐵，2009 ，30（ 3 ）： 1．

[8]  Pokhvisnev Y ，Romenets V A ，Valavin V，et al.Romelt process-promising technology fou ironmaking[J]METAL，2002 （5 ）：14．

[9] 　Romenets V A ，Usachev A B ，Balasanov A V ，et al .The role of coal in the romelt process for the liquid-phase reduction of iron[J].Metallurgist，2001，45（3）：101

[10] 　 任鴻 九 ． 有 色 金 屬 熔 池 熔 煉 ［ M ］ ． 北 京：冶 金 工 業 出 版社， 2001．

[11] 　 何奕波，唐彪，李強，等 ． 兩步三段式厚渣層鐵浴熔融還原煉鐵工藝［ J ］ ． 鋼鐵研究學報， 2015 ， 27（5 ）： 13．

[12] 　 張建良，劉征建，楊天鈞 ． 非高爐煉鐵［ M ］ ． 北京：冶金工業出版社， 2015．
