魯儉，李鑠
(首鋼京唐鋼鐵聯合有限公司煉鐵部，河北唐山063200)
摘要: 高爐冷氣流是爐況異常的重要特征。高爐一旦出現冷氣流，未及時妥善調整，冷氣流長期不能消除，將會給高爐帶來頻繁崩料、頑固性懸料、高爐結瘤等惡性事故。針對首鋼京唐公司1#高爐冷氣流處理案例，從高爐冷氣流形成、冷氣流的危害、冷氣流的處理等進行了分析與總結，提出了處理高爐冷氣流的調整思路和應對措施。
關鍵詞: 高爐;冷氣流;處理
0 引言
2017 年5 月23 日首鋼京唐公司1#高爐計劃休風檢修16 h，停風后發現N1 皮帶前驅動滾筒壞，更換時間長，送風推遲至24 日05∶ 35，累計休風21 h53 min。24 日送風后，N1 皮帶連續跑偏并多次停機處理，造成深尺。24 日13∶ 25 ～ 13∶ 49 上料系統皮帶及振動篩掉電停機，無法正常上料，期間高爐減風最低至5 450 m3 /min，停氧，料線深至3． 46 m，爐內附加1 批焦炭適應。在后期復風過程中，由于對爐況判斷和操作上的失誤，造成爐溫持續下行，出現冷氣流現象，塌料、管道頻繁，氣流無法控制［1］。在采取減風、減氧、加附加焦無效的情況下被迫退負荷適應，直至爐內輕負荷料下達，爐溫恢復正常后才消除冷氣流，爐況恢復正常。
1 爐況波動前生產狀態
1． 1 休風檢修前生產狀態
檢修前，高爐順行狀態良好，爐內關系平穩，頂溫料尺工作好，停風前8 h 主要冶煉技術參數:風量8 397 Nm3 /min，透氣性指數4 413，風溫1 251 ℃，燃料比500 kg /t，綜合負荷3． 19，富氧率6． 53%。主要裝料參數:礦批171 t，焦炭干基29． 9 t，負荷5． 72，配落地焦10%，布料制度O {25364753 } 和C{1623324252617183}。停風前爐溫水平0． 42%、鐵溫1 520 ℃、爐渣(Al2O3) = 14． 8%，(MgO) = 14． 8%，R2 =1． 16。
1． 2 復風過程
休風前8 h 負荷退至5． 36，并加入4 整批附加焦，全爐焦炭負荷4． 79，焦比330 kg /t。24 日05∶ 35開始送風，初始透氣性指數4 360。逐步加風至3 150 Nm3 /min，料尺開始自由活動，透氣性指數回頭。風量加至5 450 Nm3 /min 時，開始噴煤30 t /h;風量加至7 300 Nm3 /min 時，開始富氧2%;13 ∶ 05風量加至8 000 Nm3 /min(時間約為7． 5 h)，富氧率3． 5%;16 批減焦炭1 t /p，負荷從5． 36 加到5． 53 。
從整個恢復進程看，料尺活動正常，爐內壓差關系平穩，氣流穩定，回風順利，首次鐵爐溫0． 56%，鐵溫1 420 ℃。
2 冷氣流形成經過
24 日13∶ 25，由于上料系統掉電無法上料，被迫減風(最低至5 450 m3 /min)，停氧(富氧由3． 5%減至0)，煤粉由70 t /h 減至45 t /h，料線最深3． 46 m(正常料線1． 3 m)，受影響時間約1 h。故障解除后，趕料線到正常，爐內附加1 批焦炭適應。高爐快速回風回氧，17∶ 00 風量恢復到8 100 m3 /min，富氧4． 7%;18∶ 00 富氧5． 3%，壓量關系變緊;到18∶ 20爐內出管道，減富氧至3． 5%;至23∶ 00 風量平衡至8 300 m3 /min，富氧4． 6%。期間由于設備故障造成深尺熱量損失、同時也耽誤了復風進度，綜合負荷偏離正常值比較多，出管道也加劇了熱量損失，爐溫水平持續走低。
25 日00∶ 25，沖渣系統1 － 1B 皮帶故障，4#攪籠下料口堵死，高爐4#出鐵口于00∶ 26 被迫堵口處理故障，3∶ 30 恢復正常出鐵，對爐內造成一定影響，出現憋風現象。1∶ 00 以后爐內指數下降，吃風能力變差，于2∶ 40 停富氧，4∶ 00 出管道，爐溫持續下行，處于嚴重虧熱狀態。在此期間，于19 批加焦炭1 t /p，負荷退至5． 36，40 批加焦炭1 t /p，礦批減5 t /p，負荷退至5． 05，但為時已晚，冷氣流已形成，煤氣流不穩，伴隨滑尺、塌料、管道行程，爐內被迫減風、加集中焦等措施來恢復爐況。
3 冷氣流的特征

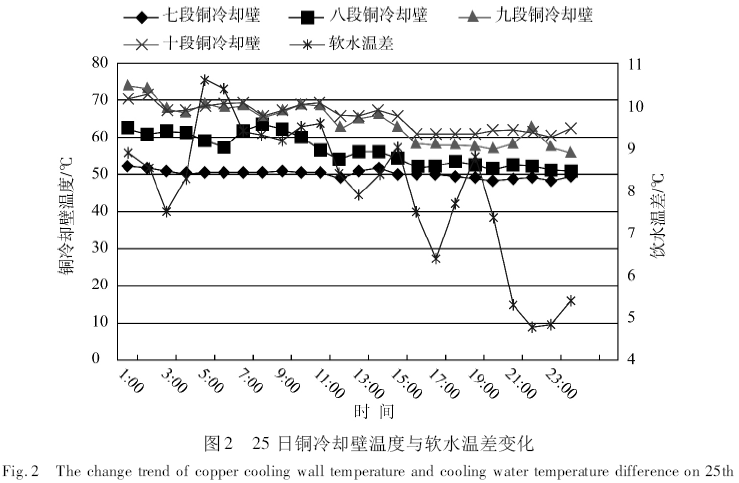

25 日白班接班以后爐溫水平持續下行到0． 1%以下，物理熱最低1 409 ℃，大量涼渣鐵聚集于軟熔帶，堵塞焦窗煤氣通道，煤氣向中心滲透困難，邊緣氣流不穩定，連續崩塌料、管道，透氣性指數劇烈波動，頂溫、頂壓冒尖多( 見圖1)，爐身靜壓力波動大［2］，爐腹及爐腰段銅冷卻壁溫度持續下行，軟水溫差波動大( 見圖2)，爐內接受風量困難，煤氣不穩定、煤氣利用率低，造成爐溫進一步下滑。
4 治理過程

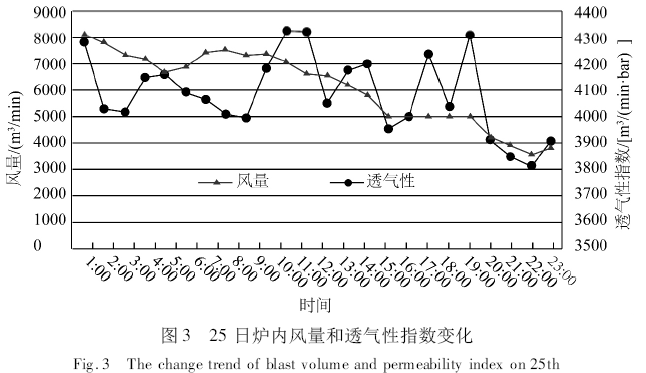

25 日爐溫持續下行，出現冷氣流現象，爐內適當減小風量，風溫從1 140 ℃逐步提高到1 200 ℃，冷氣流無法消除;于11∶ 20 停止富氧，第40 批扒5 t礦批，加入1 t /p 焦炭，負荷由5． 36 退到5． 05，但效果不明顯，期間料尺工作差，多次出管道，透氣性指數上下劇烈波動。到25 日13 ∶ 00 風量減到6 500m3 /min(圖3)，仍然無法穩定住氣流，煤氣利用率由平均49% 下降到46%，爐溫［Si］= 0． 03%，［S］= 0． 2%。爐內嚴重虧熱，渣鐵粘稠，爐外出渣鐵困難，爐渣從渣溝兩側溢出，鐵口出鐵過程中被涼渣自動糊死。爐前工用河沙加高渣溝兩側，防止?fàn)t渣溢出，并縮短出鐵間隔，及時把爐內涼渣鐵排出。為了改善渣鐵流動性，于49 批加螢石1 t /p，同時于59批扒16 t /p 礦，負荷退到4． 56，進一步穩定煤氣。但輕負荷料未下達爐缸前，爐內冷氣流無法消除，爐溫仍無回頭趨勢，被迫減風控制煤氣流，至22∶ 00 風量已減至3 800 m3 /min［3］。

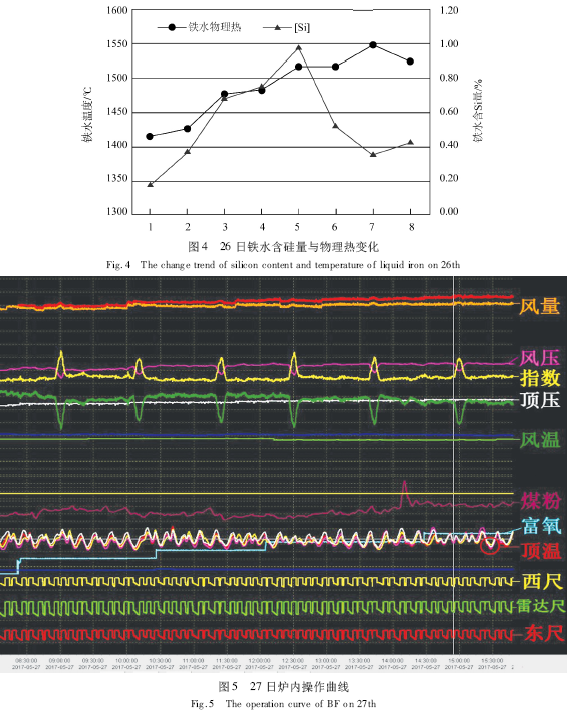

26 日發現退負荷效果不明顯，爐內氣流仍無法控制，管道、塌料頻繁，料尺工作差，爐溫低，開始加集中焦處理爐況。分別于第5 批料附加2 批焦炭，第10 批開始每隔5 批附加1 整批焦炭，實際焦炭負荷3． 8，隨著附加焦的逐步作用，爐內關系明顯見好，管道、塌料現象減少，料尺工作好轉，爐溫逐漸上行，爐缸工作狀態好轉。爐內開始向上逐步平衡風量，至26 日23∶ 00，風量已平衡到6 900 m3 /min，透氣性指數4 000，風溫1 000 ℃，爐溫0． 42%，鐵水物理熱1 524 ℃(圖4)，爐內冷氣流基本已消除，軟熔帶煤氣分布恢復正常，爐缸熱制度達到正常水平。于27 日38 批開始取消附加焦，每批焦炭從32． 9 t /p增加到35． 9 t /p，負荷為4． 16;60 批焦炭從35． 9 t /p降到34． 9 t /p，礦批150 t /p 增至155 t /p，負荷4． 56，爐內關系平穩，料尺工作好; 至27 日13∶ 00，風量8 200 m3 /min，透氣性指數4 190，富氧率2%，風溫1 135 ℃，爐內關系平穩，爐況基本恢復正常，操作參數見圖5。
5 冷氣流產生原因分析
分析此次爐況的波動，主要原因是計劃?rùn)z修送風恢復過程中多次爐外設備故障影響了復風過程，爐溫持續下滑，但未引起技術人員的足夠重視，采取手段不及時和果斷，造成冷氣流事故。形成爐內冷氣流有以下原因:
(1)23 日計劃?rùn)z修16 h，但檢修拖期，實際檢修21 h 53 min，對爐內熱損失造成一定影響。送風后應適當補加焦炭，但實際未增加。
(2)24 日13∶ 25 在復風過程中上料系統掉電造成無法上料，被迫減風( 最低至5 450 m3 /min)，停氧(富氧由3． 5% 減至0)，煤粉由70 t /h 減至45 t /h，料線最深3． 46 m(正常料線1． 3 m)，受影響時間約1 h。這次事故造成爐內熱損失比較大，在爐缸熱制度儲備不足的情況下，應及時減輕爐料焦炭負荷，適當補加凈焦來補充爐內損失的熱量，但實際爐內只附加了1 批焦炭來適應。在設備故障之前13∶ 05于16 批減焦炭1 t /p，負荷由5． 36 加到5． 5 是造成后續爐溫大幅下降的根本原因。
(3)設備故障消除以后，爐內恢復進程過快，未足夠重視爐溫的持續下降以及爐內煤氣的接受能力，17∶ 0風量加到8100 m3 /min，富氧4． 7%，18∶ 00富氧5． 3%。由于爐內熱損失大，渣鐵粘稠，爐內軟熔帶和爐缸死焦堆透氣、透液性差，壓量關系變緊，到18∶ 20 爐內出管道，加劇了爐內的熱損失。
6 經驗與教訓
通過對此次高爐冷氣流的形成原因和處理過程進行總結和分析，得出以下經驗與教訓。
(1) 在計劃?rùn)z修拖期和復風過程中，由于設備故障造成慢風、減風、減煤時，對爐內的熱損失是非常大的。同時由于檢修停爐，爐缸熱儲備不足，容易造成冷氣流和爐涼事故發生，需成倍的補足焦炭來補充爐內熱量損失。
(2) 在復風過程中大幅減風、減氧或二次停風會對爐內軟熔帶的形狀帶來很大的影響，從而影響煤氣二次分布，爐內熱制度失衡后極易造成煤氣流不穩定，管道或塌料頻繁。二次復風過程中在補充焦炭的同時，需減緩加風節奏，停止富氧，待輕料下達爐腹后，爐溫回到正常水平方可加快復風節奏。
(3) 發生冷氣流事故后必須停氧，大幅減風到控制住氣流為止。在減風的同時適當減輕焦炭負荷。采用加集中焦的方式來恢復爐內熱制度，爐外縮短出鐵間隔時間，盡量多排出爐內涼渣鐵，待爐內熱制度正常后方可加風。
(4) 在減風難以控制煤氣流或難行時，需要大幅調整焦炭負荷，并調整裝料制度等措施處理爐況。
參考文獻
［1］董超． 宣鋼2 500 m3 高爐爐況失常處理［J］． 河北冶金，2017，(2):41 ～ 44．
［2］ 郝良元，等． 高爐煤氣流分布控制技術［J］． 河北冶金，2016，(7):31 ～ 34．
［3］姬光剛，等． 萊鋼3 號爐況失常處理實踐［J］． 煉鐵，2014，33(4):37 ～ 40．
