李鵬
（陜西龍門鋼鐵有限責任公司 陜西省韓城市 715405）
摘 要：通過對8流中間包的下?lián)献冃螜C理分析，通過現場調查及技術交流、在中間罐車上設計安裝了一套防下?lián)涎b置，并采取其他的一些措施，有效解決了中間包下?lián)献冃螁栴}，延長了中包連續澆注時間，節省了中間包耐材成本，創造了可觀的經濟價值。
關鍵詞：中間包；下?lián)希唤?jīng)濟價值；變形
連鑄中間包是連鑄系統中一個關鍵的銜接設備，它處于鋼包和結晶器之間，主要用于接收鋼包鋼水和鋼水分流。而近年來，由于國內鋼鐵技術的急速發展，轉爐冶煉能力不斷提高，為了更好的優化生產，與大容量轉爐匹配，在小斷面連鑄坯生產時必須采用多流連鑄機，如6流、7流、8流等等，為此對應的多流中間包就應運而生了，就目前國內而言，單臺中包車運載一個中間包最多的為8流。
龍鋼6#連鑄機為8機8流小方坯連鑄機，中間包采用一個整體式T型罐，中間包長度達到10650mm，中包在線使用壽命平均30h，最長達到36h。自2011年正式投產，到2012年就逐步出現中間包下?lián)犀F(xiàn)象嚴重影響生產的事故，主要表現為在線中間包澆鑄后期Ⅰ、Ⅱ、Ⅶ、Ⅷ流的鋼水流向向兩側分散，影響在線澆鑄作業難度；其次為中間包的永久下?lián)献冃危瑢е滤趯χ欣щy；最后為中間包的包壁鋼板開裂。
1 中間包下?lián)献冃畏治?/b>
1.1 中間包流數和流間距的影響分析
中間包的總長度取決于連鑄機的流數和流間距。以前連鑄生產由于受轉爐產能限制，其相應的連鑄機通常在3機3流到5機5流之間，中間包的下?lián)犀F(xiàn)象不是很突出。在一些鋼廠的8流連鑄機，也是采用兩臺中間罐車來承載2個4流的中間包，設備及生產維護成本高。隨著近年來轉爐容量的不斷擴大，更多流的連鑄機應運而生。
通常8流的一個整體中間包采用T型結構。中間包的兩端分別有兩個支撐位，依次坐落在中間罐車上，其余部位皆是懸空，而與中間罐車無任何接觸支撐。流數越多中間包的長度就越長，隨著中間包的工作時間的延續，此時承載鋼水的中間包出現的下?lián)犀F(xiàn)象就約突出。
1.2 中間包包壁溫度及澆鑄時間的影響分析
作為8流中間包，其澆鑄時間的長短會直接對包體結構產生影響，根據現場測量我們發現，隨著中間包的澆鑄時間越長，中間包下凹尺寸越大，變形數據見表1，這對整個澆鑄安全是非常不利的，容易造成局部結構永久下?lián)献冃渭颁撍孤┦鹿省?/p>
表1 8流中間包殼體在線變形數據
Table 1 8 flow tundish shell deformation data online
|
澆注時間/min |
中間包中部鋼結構下凹尺寸/mm |
|
400 |
10.63 |
|
800 |
18.43 |
|
1200 |
25.16 |
|
1600 |
31.33 |
1.3 中間包壽命的包壁溫度控制標準存在一定誤區
龍鋼8流中間包其中包壽命的包殼溫度控制標準與龍鋼5流中間包（中間包長度為6340mm）一致。在同樣的溫度控制條件、同樣的包體結構、同樣的澆鑄時間下，8流中間包的下?lián)犀F(xiàn)象較之5流中間包更加明顯、更加嚴重，所以對于8流中間包的包殼溫度控制應該有其單獨的控制標準，而不能與5流中間包的包殼溫度控制標準一致。
1.4 盲目的追求中間包的壽命指標
隨著鋼鐵行業市場化競爭的日趨激烈，各個鋼廠都開始了成本攻堅戰，而中包壽命也就成為了鋼廠成本戰略中的一項關鍵指標。通過前面的分析，我們知道作為8流中間包，其在線使用壽命會直接產生對中間包包殼產生影響，隨著澆注時間的加長，產生的影響也越嚴重、越不可逆。
此外在本人研究中間包下?lián)掀陂g發現，除以上提到的中間包下?lián)显蛲猓€有兩點需要注意。其一為制作中間包時必須嚴格按照圖紙要求進行下料，不可為節省材料，對一些部位的鋼板，如包底和包壁的鋼板進行焊接對拼，這樣制作出的中間包其結構性能不夠穩定，不能達到中間包的結構制作要求，在線使用過程中，下?lián)献冃螏茁瘦^大；其二為，在包壁開一些透氣孔，有利于降低包壁的熱變形，穩定中間包的在線使用性能，降低中間包的下?lián)献冃螏茁省?/p>
2 中間包下?lián)献冃萎a生的影響
中間包的下?lián)献冃螘е轮虚g包整體變形，使中間包水口不能對中結晶器上口，影響鋼水注入結晶器的位置，使得結晶器液面波動大，引起卷渣概率增加，結晶器銅管內壁磨損不均勻，進而影響連鑄坯質量及結晶器銅管壽命，降低生產效率；嚴重時中間罐下?lián)献冃螌е落摪彘_裂，鋼水外泄，發生重大安全生產事故。在品種鋼的生產時，中間包的下?lián)袭a生的誤差會通過長套管放大數倍，使長套管不在結晶器銅管的中心，而且有可能會碰到結晶器銅管的內壁，使坯殼不易生成或是坯殼生成不均勻，產生漏鋼或脫方現象，造成生產工藝質量事故。
3 解決辦法
3.1 中間包離線修復
對已經產生永久性下?lián)献冃沃虚g包進行修復，對中包機構件底板進行重新校正。該措施只能在短期內解決中間包下?lián)献冃萎a生的影響，如果沒有更好的防下?lián)洗胧K究難以長久。
3.2 下線中間包的存放
下線中間包的放置不再使用中間包存放架。中間包的下?lián)献冃沃饕怯捎诎w過長，澆注時間長，中間包兩端有兩個支撐位，依次坐落在中間罐車上，其余部位皆是懸空。而中間包存放架，其存放方式與中間罐車相同，這就勢必導致中間包即使下線后，由于包體溫度較高，加上包體本身自重，其在線產生的下?lián)献冃尾粫霈F(xiàn)恢復，而是基本維持下?lián)献冃蔚臓顩r。若是在線事故中間包下線，其包內鋼水剩余較多，更會加劇中間包的下?lián)献冃巍Ｋ裕b于此，我們采用在地面與中間包包底平面支撐，這樣會杜絕中間包下線后的二次下?lián)献冃巍?/p>
3.3 在中包車上安裝中間包防下?lián)涎b置
我們以中冶連鑄 “防止中間包下?lián)涎b置” 的專利技術為基礎模型，依據我們的實際情況，設計安裝了中間包防下?lián)涎b置。

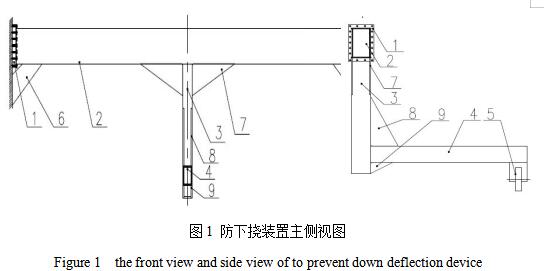

圖1為安裝在中間罐車上的防下?lián)涎b置。它通過件2（橫梁）與件4（支撐梁）連接在中間罐車上；當中間罐車上的中間包因重力向下彎曲變形時，它會受到件4的支撐，件4（支撐梁）通過件3（立柱）和件2 ，將力傳遞至件5（車輪），最終傳遞至中間罐車的軌道上。
件2（橫梁）為一個箱型梁結構，橫梁的兩端采用件1（矩形法蘭）螺栓連接形式，將其固定在中間罐車兩端高低腿的上部。采用法蘭連接主要是防止直接將件2（橫梁）焊接在上面時發生焊接變形。件2（橫梁）連接好后再加焊件6（筋板），從而將件2（橫梁）與中間罐車連成一個整體。
該防下?lián)涎b置的受力模型科簡單概括為：兩端支撐，中間受集中載荷。件4（支撐梁）的作用在于將原來的兩點支撐變?yōu)槿c支撐，控制了中間罐底部下?lián)献冃蔚臓顟B(tài)。件4（支撐梁）將所受的力通過件5（車輪）傳遞至了中間罐車的軌道梁上。
4 結束語
8流中間包的下?lián)献冃文壳耙呀?jīng)成為各大使用單位的一大難題與隱患，而如何通過科學的、合理的措施來解決這一問題是我們需要共同考慮的事情。我們要杜絕盲目的追求一些經濟指標，防止因此產生一些無可挽回的次生災害；其次我們還要杜絕經驗主義，任何經驗我們應該首先進行科學合理的驗證和分析，再決定此經驗在此處是否可用。
我們通過一系列的措施，在一定程度上很好的控制了中間包的下?lián)献冃危娱L了中間包的在線工作時間，保證了在線澆注后期出現的偏流現象，降低了中間包內襯的耐火料使用，提高了在線連鑄澆注時間，也間接避免了重大安全生產事故的發生。對于節約成本，提高產能和保證鑄坯質量起到重大作用。
