黃清忱

（天津市永春環保設備有限公司）

摘要：鋼鐵企業早期投入的電除塵器已經不能滿足現在國家環保排放要求，同時也需要增大煙氣處理量。將電除塵器改造成布袋除塵器是一種理想的解決方案，本文主要介紹電除塵器改為布袋除塵器的方案和步驟及改造后的使用效果。

關鍵詞：電除塵器；布袋除塵器

1  前言

電除器的工作原理：靜電除塵器是利用高壓直流電場使空氣中的氣體分子電離，產生大量電子和離子，在電場力的作用下向兩極移動，在移動過程中碰到氣流中的粉塵顆粒和細菌使其荷電，荷電顆粒在電場力作用下向自身電荷相反的極板做運動，在電場作用下，空氣中的自由離子要向兩極移動，電壓愈高、電場強度愈高，離子的運動速度愈快。煙氣通過電除塵器主體結構前的煙道時，使其煙塵帶正電荷，然后煙氣進入設置多層陰極板的電除塵器通道，從而達到除塵的效果。

靜電電除塵器由兩大部分組成：一部分是電除塵器本體系統；另一部分是提供高壓直流電的供電裝置和低壓自動控制系統。高壓供電系統為升壓變壓器供電，除塵器集塵極接地。低壓電控制系統用來控制電磁振打錘、卸灰電極、輸灰電極以及幾個部件的溫度。

但是，電除塵器也存在一些不足。首先是設備比較復雜，要求設備調運和安裝以及維護管理水平高。其次是對粉塵比電阻有一定要求，所以對粉塵有一定的選擇性，不能使所有粉塵都的獲得很高的凈化效率。并且受氣體溫、溫度等的操作條件影響較大，同是一種粉塵如在不同溫度、濕度下操作，所得的效果不同，有的粉塵在某一個溫度、濕度下使用效果很好，而在另一個溫度、濕度下由于粉塵電阻的變化幾乎不能使用電除塵器了。早期的電除塵器一般粉塵排放濃度都是按照小于50-100mg/Nm³來設計的，隨著生產能力的提高，設備處理煙氣量增加以及環保要求的變化，原有的電除塵器已經不能滿足生產的需要，通常情況下增加電場受生產成本和現場條件（占地面積）的限制，改造不容易實施。

長袋低壓脈沖噴吹除塵器是一種高效率的袋式除塵器，其除塵效率可穩定在99.99%以上，粉塵的排放濃度可以小于2mg/Nm³，滿足國家環保排放標準要求。由于布袋除塵器是靠布袋過濾的方式來捕集粉塵的，所以煙氣粉塵的顆粒性質、粉塵比電阻等因素對它的除塵效率影響小，也不會由于工藝參數臨時變化、設備臨時或局部改變或故障等因素而影響排放濃度，具有安全性好，無事故排放等優點。

為了使早期投入的電除塵能夠適應現在的增加煙氣處理量，并且達到國家環保排放要求，將電除塵器改為布袋除塵器就是一種比較理想的解決方案。

2  改造方案

2.1電除塵器改為布袋除塵器是利用原電除器的基礎框架立柱、中箱體、灰斗、進出風口變徑管、平臺、扶梯等部件，以降低改造費用。

2.2拆除電除塵器內部極板、極線及頂部保溫箱變壓器等部件。

2.3增加布袋除塵器設備部件，如上箱體、進出風閥、噴吹系統、清灰控制系統、壓縮空氣管道、氣力輸灰系統等。

2.4改造原電除塵器系統的風機葉輪及配套相應的電氣控制裝置。

3  電除塵器改為布袋除塵器的主要特點

3.1利用了原電除塵器的結構特點，將四電場電除塵器改型為縱向分為四個分室的脈沖布袋除塵器，并配套四個分室的進風風量調節閥。

3.2充分利用原電除塵器結構空間大及中箱體高的特點，設計采用專有的超長袋技術。

3.3出風風道設計專有的方形出風提升閥，加大了出風口風道截面積，降低了出風道風速。

3.4充分利用了原電除塵器進風口結構，將電除塵器的中箱體內部空間作為濾袋室，并配套了專有的槽形進風導流技術，并在原進風口前新增沉降室，使大顆粒的粉塵在進入除塵器本體前進行沉降，提高濾袋使用壽命。

3.5電除塵改造成布袋除塵器利用原有電除塵器的立柱、箱體、灰斗、基礎等從而縮短了改造時間。

3.6為了實現高效清灰，電除塵器改為布袋除塵器還應用了高效脈沖噴吹專利技術及導流、離線閥等專有技術，確保了電除塵器改為布袋除塵器項目的先進性及可靠性。

4  改造中應用的專有技術

4.1“一種由電除塵器改裝的袋式除塵器”的專有技術

4.2用引進國外技術的薄板圓形提升閥，與專有的彈性自適應密封閥配套使用，不僅能實現離線三狀態清灰，而且能完全實現不停機檢修，節能降耗，有利于延長布袋使用壽命。

4.3高效噴吹管技術、低阻文氏誘導式組合袋籠，組合成高強度脈沖清灰機構，清灰徹底，延長了清灰周期，使濾袋和脈沖閥的疲勞磨損相應減少，提高部件使用壽命，降低能耗。由于清灰能力的提高，“粉塵再吸附”現象的克服，提高了單閥噴吹的濾袋面積及濾袋長度（濾袋長度可達9米以上），從而減少占地面積和設備重量。

4.4濾袋上端采用彈簧漲圈式結構，不但密封性能好，而且在維修更換濾袋時方便快捷。濾袋底部采用加固環布，更利于延長濾袋使用壽命。

4.5袋籠的結構設計成圓形，并采用國外自動焊接成型機上自動生產，袋籠頂部采用冷軋沖壓成型的“n”形短管式結構，不但保證了袋籠的垂直度，又有利于保護濾袋上口；袋籠底部采用鋼質冷軋圓形底盤，既保護了濾袋，又保證了清灰效果。

4.6進風槽形導流專有技術，其結構采用了槽形叉位雙疊結構，不僅可以有效擋住粉塵直接沖刷濾袋，而且又能使氣體通過叉位結構進入濾袋室，從而可以在避免粉塵直接沖刷濾袋的前提下，有效的降低了設備阻力。

4.7采用全密閉式輸灰系統，避免了二次揚塵，提高了輸灰能力，并且降低了勞動成本。

5  上述成果在工程上應用的實例

 對天津鋼鐵集團有限公司煉鐵廠1#、2#燒結機尾電除塵器進行的改造過程中，應用了電除塵器改為布袋除塵器技術。其中天鋼集團煉鐵廠1#燒結機尾電除塵器改為布袋除塵器與2018年3月投入運行，2#燒結機尾電除塵器改為布袋除塵器與2018年6月投入運行。設備運行效果良好，達到設計要求，受到用戶的好評。

電除器改造后的布袋式除塵器

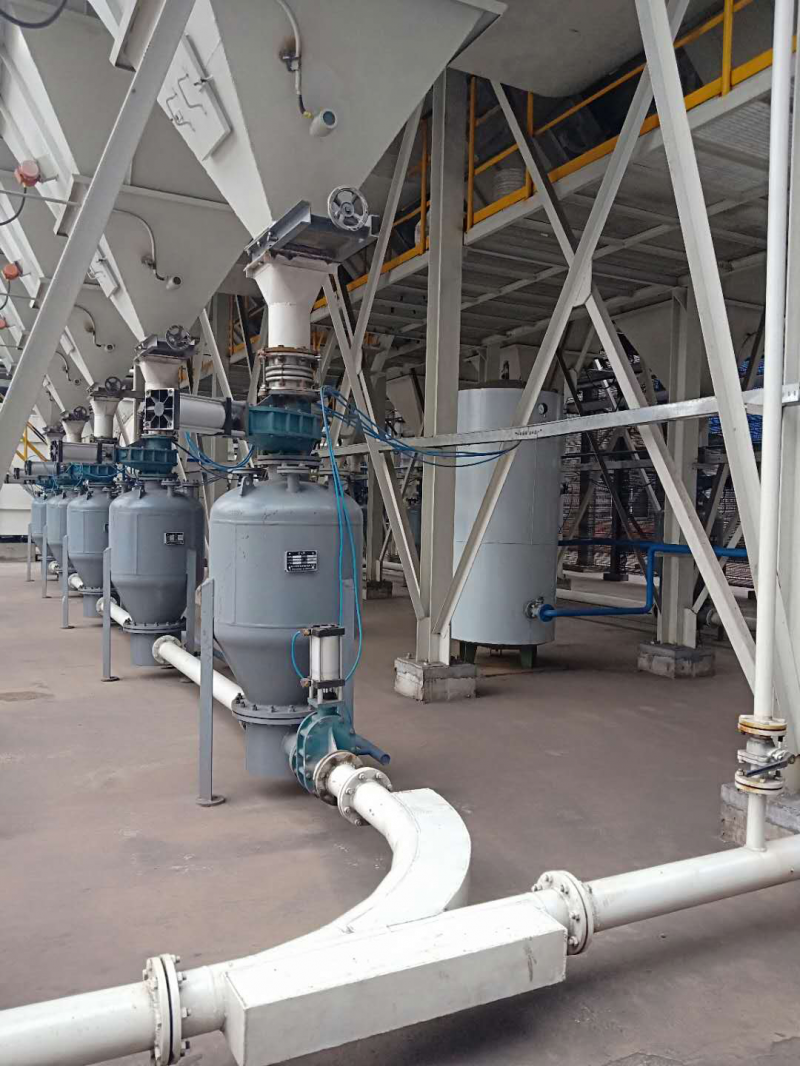

電除塵器改造后的氣力輸灰系統

6  電除塵器改為布袋除塵器后的效果

6.1與原電除塵器相比，適應了因增加風量和處理能力而提高的處理風量。

6.2充分利用原電除塵器本體進行改造，不增加設備占地面積。

6.3設計電除塵器改布袋除塵器入口粉塵濃度比原電除塵器高。

6.4設計電除塵器改布袋除塵器粉塵排放濃度比原有電除塵器低，達到＜5mg/Nm³，滿足國家規定的粉塵排放標準。

6.5工況運行電除塵改為布袋除塵器后粉塵排放濃度可達＜2mg/Nm³。

6.6電除塵器改為布袋除塵器上箱體整體部件安裝。設備改造周期短，設備改造費用低。

7  結束語

本項技術的應用不但能夠對電除塵進行改為布袋除塵技術改造，還可以根據用戶的要求對電除塵器進行電加袋復合技術除塵器改造。既保留電除塵器的第一、二電場，對后面的第三、四電場進行袋式除塵技術改造。

8  參考文獻

[1]  JB/T  5910-2005 電除塵器≤袋式除塵工程通用技術規范≥HJ2020-2012
