曹利 王明元 張守平 韓倫杰 張慶路
（黑龍江建龍鋼鐵有限公司煉鋼廠 黑龍江 雙鴨山155100）
摘要：黑龍江建龍鋼鐵有限公司生產N80級油井管，采用原料是提釩以后的半鋼+廢鋼，用鋁還原片釩（V2O5）增釩的工藝，導致了部分爐次鋼水氧化性高；形成批量的鋼管內、外折缺陷。采用復合的高效脫氧劑和控制Ca/Als，明顯減少穿管后的廢品量。
關鍵詞：N80；半鋼；Ca/Als
0 前言
在我國石油工業中，石油管材中占比例最大的是石油套管， J55, N80級占80%左右，其中N80級油井管用量占50%以上。目前，N80級石油套管材質主要是含V類微合金化非調質鋼，鋼管不需要調質即可達到要求的性能，從而降低了鋼管制造成本。
黑龍江建龍鋼鐵有限公司（以下簡稱黑龍江建龍）自生產本鋼種以來，2019年11月出現了批量的內折和外折，合格率91.2%。為此，對缺陷進行了分析，針對性地提出解決方案，對工藝進行改進，最終生產出了合格率達96.8%的鋼管。
1、缺陷分析
1.1 鋼管內折
對部分鋼管內折、鼓包質量缺陷（見圖1）進行分析。

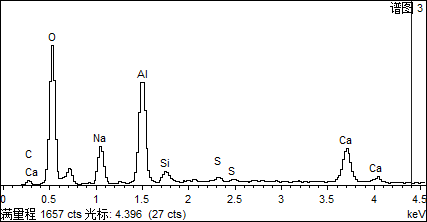

圖1 鋼管內折、鼓包缺陷 圖2內折能譜定性分析
缺陷處夾雜物進行能譜分析，夾雜物主要成分為鋁酸鈣并含有一定的鈉見圖2。
1.2 鋼管外折
鋼管外折實物圖片見圖3。

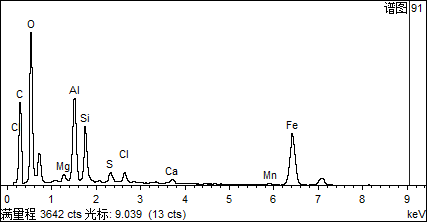

圖3 鋼管外折實圖 圖 4 外折能譜定性分析
圖4表明，夾雜物主要是鋁酸鹽類復合夾雜物。
2、夾雜物的來源
2.1 內生夾雜
由于黑龍江建龍?jiān)鲜翘徕C以后的半鋼+廢鋼，采用鋁還原片釩（V2O5）增釩，導致了部分爐次鋼水氧化性高。表1為轉爐出鋼后，吹氬站鋼水的化學成分。
表1 氬后化學成分/%
|
序號 |
爐號 |
鋼種 |
C |
Si |
Mn |
P |
S |
Al |
Als |
|
1 |
01F868 |
33Mn2V |
0.18 |
0.365 |
1.488 |
0.013 |
0.0364 |
0.014 |
0.012 |
|
2 |
01F869 |
33Mn2V |
0.182 |
0.403 |
1.572 |
0.012 |
0.0373 |
0.074 |
0.071 |
|
3 |
01F872 |
33Mn2V |
0.223 |
0.386 |
1.53 |
0.022 |
0.0411 |
0.031 |
0.029 |
|
4 |
02G749 |
33Mn2V |
0.187 |
0.285 |
1.325 |
0.014 |
0.0317 |
0.011 |
0.002 |
|
5 |
02G754 |
33Mn2V |
0.202 |
0.323 |
1.264 |
0.011 |
0.0361 |
0.008 |
0.002 |
|
6 |
02G755 |
33Mn2V |
0.221 |
0.328 |
1.297 |
0.018 |
0.031 |
0.013 |
0.011 |
鋼水氧含量高，導致LF精煉在有限時間不能做到白渣精煉，脫氧不充分，與喂入的Al線結合，生成Al2O3，殘留于鋼中，形成了夾雜物。
精煉終渣檢驗數據見表2。
表2 終渣檢驗數據
|
檢驗樣號 |
SiO2% |
CaO% |
MgO% |
S% |
P2O5% |
Al2O3% |
MnO% |
堿度R |
FeO% |
牌號 |
|
01F868 |
11.13 |
45.29 |
12.15 |
0.552 |
0.02 |
18.23 |
0.35 |
4.07 |
1.14 |
33Mn2V |
|
02G749 |
11.18 |
44.9 |
13.24 |
0.542 |
0.02 |
17.92 |
0.37 |
4.01 |
1.18 |
33Mn2V |
|
01F869 |
11.17 |
46.01 |
12.47 |
0.558 |
0.02 |
18.54 |
0.35 |
4.12 |
1.06 |
33Mn2V |
|
01F872 |
10.52 |
48.39 |
6.82 |
0.558 |
0.02 |
19.13 |
0.31 |
4.6 |
1.08 |
33Mn2V |
|
02G754 |
11.82 |
47.7 |
6.78 |
0.6 |
0.02 |
18.41 |
0.34 |
4.04 |
1.07 |
33Mn2V |
終渣FeO偏高，不利于吸附夾雜物。
2.2 外來夾雜物
主要來源主要是部分浸入式水口插入較淺60mm左右，導致卷渣；Ca/Als較高（≥0.08），水口耐材被侵蝕嚴重，個別的存在水口渣線穿孔。

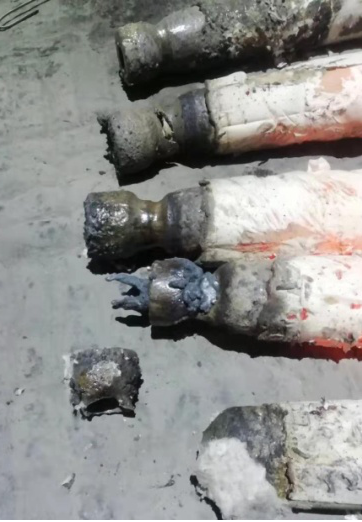

圖5工藝改進前水口插入深度及侵蝕狀況
3、采取的工藝改進措施
3.1 加強轉爐出鋼時的脫氧
使用高效脫氧劑替代部分鋁錠脫氧，加強轉爐爐后鋼包鋼水的脫氧；保證到LF的鋼包頂渣為黃白渣。
高效脫氧劑成分見表3。
表3 高效脫氧劑化學成分/%
|
元素名稱 |
Si |
Al |
Ca |
Mg |
|
含量（%） |
35-40 |
6-12 |
9-12 |
3-6 |
用Si還原五氧化二釩合金化的熱力學條件：
2/5 V2O5+Si=4/5V+SiO2
Δ△G0=-50995
高效脫氧劑通過適當調整Si、Ca、Al、Mg元素比例，在煉鋼溫度下，復合脫氧的產物是低熔點的。此液態夾雜物的聚合長大相對于固態脫氧產物而言容易得多，便于上浮；另一方面，即使脫氧產物上浮排除不充分，殘留在鋼中的夾雜也是球狀?yuàn)A雜，此夾雜對鋼材的性能影響比較小，降低了單純Al脫氧的鏈狀A(yù)l2O3夾雜的危害。
經過精煉造渣擴散脫氧，精煉終渣FeO平均值0.72%，詳細見表4。
表4 終渣檢驗數據
|
樣號 |
SiO2% |
CaO% |
MgO% |
S% |
P2O5% |
Al2O3% |
MnO% |
堿度R |
FeO% |
|
91L047 |
10.47 |
52.99 |
5.2 |
0.513 |
0.03 |
17.64 |
0.28 |
5.06 |
0.87 |
|
91L048 |
9.21 |
51.16 |
4.98 |
0.636 |
0.02 |
19.8 |
0.24 |
5.56 |
0.64 |
|
91L049 |
9.65 |
49.89 |
5.02 |
0.79 |
0.02 |
20.1 |
0.29 |
5.17 |
0.87 |
|
91L050 |
9.38 |
51.36 |
5.13 |
0.659 |
0.02 |
20.05 |
0.23 |
5.47 |
0.63 |
|
91L051 |
8.81 |
48.62 |
4.06 |
0.708 |
0.02 |
21.95 |
0.27 |
5.52 |
0.61 |
3.2 連鑄卷渣及耐材侵蝕控制
3.2.1 連鑄中間包內裝浸入式水口插入深度調整為90～130m。
3.2.2 Ca/Als含量調整
原工藝鋼中的Ca/Als含量為0.095，優化工藝使其不大于0.075，減少Ca對鋁碳質浸入式水口的侵蝕，鋼管內折比例由2.5%下降到0.2%，廢品11.963t減少到0.195t。

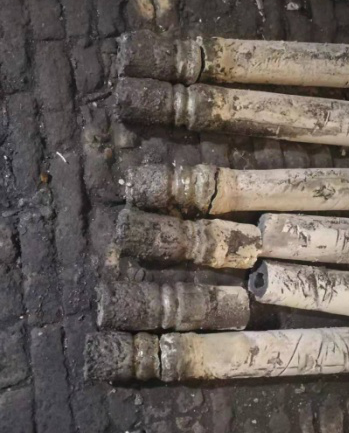

圖6工藝改進后水口插入深度及侵蝕狀況
4、結論
（1）采用高效復合脫氧劑，能夠有效地快速去除鋼包中的[O]，且能形成低熔點的夾雜物，保證精煉爐脫氧后，終渣(FeO)＜0.9%。
（2）經過降低Ca/Als的量，降低了對耐材的侵蝕程度，明顯減少了廢品的重量。
（3）工藝優化后，鋼管的內外折數量減少，合格率由91.2%提高至96.8%。
