牛子洋 趙劉強 王偉業 朱彥亮

(首鋼京唐鋼鐵聯合有限責任公司)

摘 要：高爐鼓風機控制四種模式包括手動模式、 定風量模式、 定風壓模式、 定風量定風壓自動切換模式， 著重介紹了為保證高爐熱風爐換爐時入爐風量、 風壓穩定，而研發的定風量定風壓自動切換技術，該項技術保障了高爐穩定生產。

關鍵詞：高爐鼓風機 控制模式 定風量定風壓自動切換

京唐公司高爐配置了四座新型 “卡魯金式” 頂燃式高風溫長壽熱風爐，燃料按全燒高爐煤氣設計，設置煙氣余熱回收裝置預熱助燃空氣及煤氣，熱風爐采用兩燒兩送交錯并聯兌入少量冷風的方式，換爐時間為 12min，送風時間為 45 ~60min。熱風爐換爐期間需要對熱風爐進行充壓，造成風壓規律性波動，如何保證熱風爐換爐時高爐風壓穩定，是文章重點解決的問題。

1 鼓風機控制模式

高爐鼓風機控制包括手動模式、 定風壓模式、 定風量模式、 定風量定風壓自動切換模式。

1.1  手動模式

手動模式是鼓風機調節由人為手動控制，通過調整靜葉角度開度進行加減風量操作。手動模式不會因控制信號波動而波動，會出現誤動作情況，鼓風機運行穩定，但需要操作人員經常根據高爐需求進行手動調整。

1.2定風壓模式

定風壓模式是根據高爐生產需要設定一個所需風壓值，當鼓風機出口壓力小于設定風壓時，控制系統增大靜葉角度，使鼓風機出口壓力升高至設定值，當鼓風機出口壓力大于設定風壓時，控制系統減小靜葉角度，使鼓風機出口壓力降低至設定值。定風壓模式主要應用于高爐熱風爐換爐時期，鼓風機出口壓力穩定，但不能滿足高爐非換爐期對風量穩定的要求。

1.3定風量模式

定風量模式是按照高爐生產需要設定一個所需風量值，當鼓風機出口風量小于設定風量時，控制系統增大靜葉角度，使鼓風機出口風量增大至設定值；當鼓風機出口風量大于設定風量時， 控制系統減小靜葉角度，使鼓風機出口風量值減小至設定值。 高爐熱風爐換爐時，由于熱風爐充壓而導致入爐風量減少，定風量模式會對高爐造成影響。 所以，該模式只能用于非換爐期。

2 定風量定風壓自動切換模式

定風量定風壓自動切換模式是為了減少熱風爐換爐對高爐的影響專門研發的控制模式，證高爐入爐風量、 風壓穩定的重要手段。在此模式下，高爐 DCS 控制系統會發送熱風爐開始換爐信號或者結束換爐信號給鼓風機 DCS 控制系統，當鼓風機 DCS 控制系統接收到熱風爐開始換爐信號后， 將風機控制模式轉換到定風壓模式，當鼓風機 DCS 控制系統接收到熱風爐結束換爐信號后，將風機控制模式轉換到定風量模式，可滿足高爐的生產需要。

(1) 控制邏輯

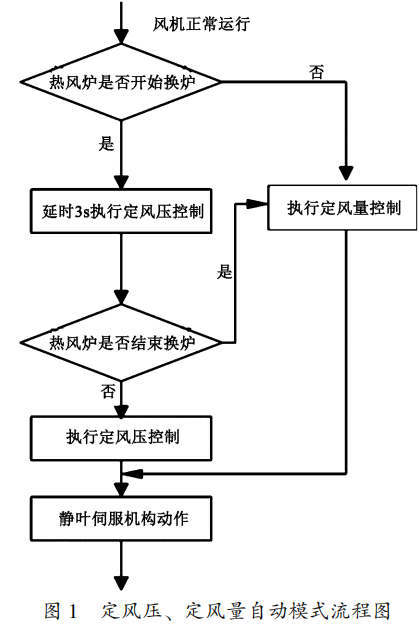

鼓風機正常情況下在定風量系統自動運行，當鼓風機DCS 控制系統收到換爐開始信號后，延遲 3s 將定風量模式切換至定風壓模式運行，當鼓風機 DCS 控制系統收到換爐結束信號后，延遲 3s 將定風壓模式切換至定風量模式運行，如此反復，鼓風機在定風量、 定風壓模式之間自動切換運行，具體控制流程如圖1所示。

(2) 定風量定風壓自動切換模式保護

在高爐換爐時，無限制地增大靜葉角度，會對鼓風機穩定運行帶來不良影響，所以為了保證鼓風機穩定運行，在定風量、 定風壓自動運行期間，增加攔截保護，設置靜葉角度高限，角度達到高限時，控制系統將鼓風運行模式自動切換至手動模式，通過試驗，高限值為 82％ 最為合適。

3 應用效果

在開發應用定風量定風壓自動切換技術之前，高爐鼓風機的控制一直采用手動模式， 高爐入爐風壓波動如圖 2 所示， 高爐鼓風機風量、 風壓沒有任何調節，熱風爐換爐時，會造成高爐入爐風壓波動，波動范圍在 ０之間。

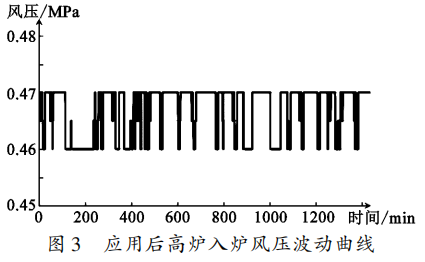

應用定風量定風壓自動切換后， 高爐入爐風壓波動如圖 3 所示，高爐入口風壓波動減小，波動范圍 0比較穩定，為保障高爐穩定生產，起到積極作用。

4 結語

應用定風量定風壓自動切換技術后，熱風爐在送風時采用定風量模式自動控制，保證入爐風量的穩定，換爐時自動切換至定風壓模式，換爐需要的冷風量由高爐鼓風機補充，保證高爐入爐風量、 風壓的穩定，實際生產中，在保證高爐穩定生產方面取得了巨大進步。
