陳彥銘， 陳生利， 詹開洪
（寶武集團(tuán)廣東韶關(guān)鋼鐵有限公司煉鐵廠， 廣東 韶關(guān) 512123）
摘 要：韶鋼 8 號高爐因熱風(fēng)爐故障，逐個退出檢修，導(dǎo)致持續(xù)低風(fēng)溫冶煉。介紹了 8 號爐采取優(yōu)化熱風(fēng)爐操作、維護(hù)高爐操作爐型、保持合適的理論燃燒溫度、保證爐溫充足等操作措施，使得高爐工作期間保持長周期穩(wěn)定順行、高產(chǎn)、低耗的良好生產(chǎn)狀態(tài)。
關(guān)鍵詞：高爐；熱風(fēng)爐；低風(fēng)溫；冶煉
寶武集團(tuán)廣東韶關(guān)鋼鐵有限公司（全文簡稱韶鋼）8 號高爐爐容為 3 200 m3，2009 年 10 月 18 日點(diǎn)火開爐，配備 4 座內(nèi)燃式熱風(fēng)爐。自 2018 年開始，熱風(fēng)爐陸續(xù)出現(xiàn)燃燒室隔墻掉磚、格子磚堵塞、管系溫度高等問題，嚴(yán)重影響生產(chǎn)安全，日均風(fēng)溫由 1 130℃逐步降到 1 030 ℃左右。2020 年 3 月 26 日，2 號熱風(fēng)爐退出檢修，為期 43 d。期間，采用 3 座熱風(fēng)爐“兩燒一送”的生產(chǎn)模式，影響高爐經(jīng)濟(jì)指標(biāo)和順行。
1 低風(fēng)溫入爐的影響
1）由蓋斯定律計算可得，鼓風(fēng)物理熱約占高爐熱量收入的 20%，而按高爐實際冶煉過程計算，鼓風(fēng)物理熱約占高爐熱量收入的 32%[1]。根據(jù)經(jīng)驗計算可得，韶鋼 8 號高爐熱風(fēng)溫度下降 100 ℃，造成綜合焦比上升 15 kg/t。
2）高爐低風(fēng)溫入爐，理論燃燒溫度降低，鼓風(fēng)動能下降，風(fēng)口前回旋區(qū)減小，難以吹透中心。部分未燃煤粉進(jìn)入上部軟熔帶區(qū)域，造成渣鐵透氣性和流動性下降，影響高爐順行。韶鋼 8 號爐風(fēng)溫每降低100 ℃，影響理論燃燒溫度約 85 ℃，鼓風(fēng)動能下降約15 kJ/s。
3）入爐風(fēng)溫大幅降低造成軟熔帶位置上移，直接還原區(qū)域增大，固態(tài)碳素消耗增加，煤氣利用率下降，高爐操作爐型發(fā)生變化，甚至引發(fā)爐況異常。
2 低風(fēng)溫操作應(yīng)對措施
2.1 優(yōu)化熱風(fēng)爐操作
采取“兩燒一送”的送風(fēng)方式，熱風(fēng)爐崗位重點(diǎn)是做好燒爐工作，保證高爐煤氣壓力，同時加大焦?fàn)t煤氣的配比，最大限度地使用煤氣量進(jìn)行燒爐，在安全溫度范圍內(nèi)使得頂溫和廢氣溫度最大化，確保每座熱風(fēng)爐都能得到充分的燒爐，提高格子磚蓄熱能力。根據(jù)在線 3 座熱風(fēng)爐風(fēng)溫的特點(diǎn)，優(yōu)化燒爐和送風(fēng)時間，用混風(fēng)閥適當(dāng)調(diào)整送風(fēng)溫度，減少風(fēng)溫波動，確保整體送風(fēng)溫度最大化和平穩(wěn)有序，風(fēng)溫全用。建立熱風(fēng)爐檢修期間各相關(guān)部門煤氣保供的異常響應(yīng)機(jī)制，確保高爐煤氣和摻燒焦?fàn)t煤氣壓力滿足熱風(fēng)爐燒爐需求。成立熱風(fēng)檢修期間專項設(shè)備維護(hù)小組，落實熱風(fēng)爐區(qū)域重點(diǎn)設(shè)備維護(hù)責(zé)任，避免熱風(fēng)爐出現(xiàn)異常停燒事件；利用檢修機(jī)會，對熱風(fēng)爐預(yù)熱器進(jìn)行全面檢查和補(bǔ)水作業(yè)，可提高燒爐煤氣和助燃空氣溫度，有效地保證熱風(fēng)爐燒爐效果。
2.2 維護(hù)高爐操作爐型
下部煤氣的分布形態(tài)對高爐內(nèi)煤氣的分布起決定性作用。鼓風(fēng)動能是空氣克服風(fēng)口區(qū)的各種阻力，向爐缸中心擴(kuò)散的穿透能力。其影響燃燒帶的大小，從而影響煤氣在爐內(nèi)的分布[2]。主要調(diào)節(jié)包括以下內(nèi)容：
1）優(yōu)化風(fēng)口布置，適當(dāng)縮小進(jìn)風(fēng)面積，提高下部鼓風(fēng)動能。8 號高爐對鐵口上方的風(fēng)口小套大小和長度進(jìn)行均勻性調(diào)整，風(fēng)口面積由原來的 0.421 7 m2縮小至 0.417 5 m2，鼓風(fēng)動能維持在 109 kJ/s，實際風(fēng)速 232 m/s。
2）維持合適風(fēng)量和較高的富氧量。風(fēng)量越大，單位時間內(nèi)帶走的熱量越多，同換爐周期條件下的風(fēng)溫波動值加大，不利于爐況穩(wěn)定控制。因此，以滿足鼓風(fēng)動能為基礎(chǔ)確定風(fēng)量，采取提高富氧率來維持高冶強(qiáng)，保證吹透中心，維護(hù)爐型穩(wěn)定。8 號高爐送風(fēng)比按 1.60～1.7 控制。
3）上部氣流調(diào)節(jié)以保證較強(qiáng)中心、兼顧邊緣為原則。在保持原有氣流模型不發(fā)生大的變化基礎(chǔ)上，將礦焦角度整體外擴(kuò) 1°，其余不變。

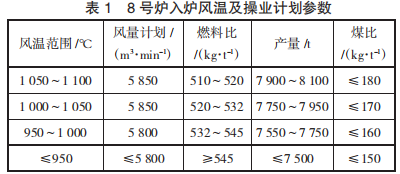

4） 制訂不同入爐風(fēng)溫條件下的操業(yè)計劃表，避免風(fēng)溫下降造成爐內(nèi)爐況失常。當(dāng)風(fēng)溫?zé)o法滿足計劃值時，爐內(nèi)將采取控風(fēng)、控產(chǎn)、降負(fù)荷等應(yīng)對措施，計劃參數(shù)如表 1 所示。
2.3 保持合適的理論燃燒溫度

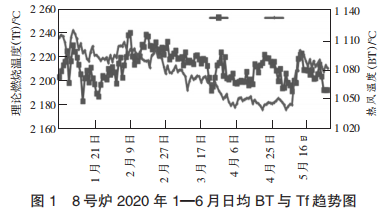

適宜的理論燃燒溫度應(yīng)能滿足高爐冶煉所需的爐缸溫度和熱量，保證液態(tài)渣鐵充分加熱和還原反應(yīng)的順利進(jìn)行。理論燃燒溫度過高，下部煤氣體積膨脹，會引發(fā)壓差上升，壓量關(guān)系緊張；反之，則會影響風(fēng)口前的煤粉燃燒，造成爐缸熱量不足。8 號爐 2020年 1—6 月日均 BT 與 Tf 趨勢如圖 1 所示。
應(yīng)將韶鋼 8 號高爐理論燃燒溫度控制在 2 150～2 250 ℃，壓差 175 kPa 左右，壓量關(guān)系平穩(wěn)，保證高爐長周期穩(wěn)定順行。低風(fēng)溫操作期間，優(yōu)化富氧率、濕分、煤比等參數(shù)，維持理論燃燒溫度的穩(wěn)定。具體如下：
1）提高高爐富氧率。由于受到富氧供給總量的限制，通過平衡各高爐的富氧率，把 8 號高爐富氧率由 4%提高到 4.7%，提高理論燃燒溫度。
2）通過脫濕鼓風(fēng)操作，進(jìn)一步降低鼓風(fēng)濕分至 9 g/m3 左右。
3）適當(dāng)降低焦炭負(fù)荷，煤比下調(diào) 5 kg/t 左右，維持合理的噴吹量。
2.4 保證爐溫充足和合適的堿度
下部制度的穩(wěn)定是高爐順行的基礎(chǔ)，合適、穩(wěn)定的爐溫和堿度不僅反映了爐缸良好的熱儲備情況和工作狀態(tài)，更重要的是避免了因爐溫的大幅度波動而造成的軟熔帶位置的變化，也避免了因軟熔帶位置變化而造成的對煤氣流穩(wěn)定分布產(chǎn)生的影響甚至爐墻結(jié)厚現(xiàn)象[3]。

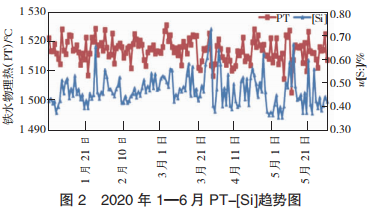

熱風(fēng)帶入熱量減少，通過提高入爐燃料比等措施保證爐缸的熱量充足，避免爐缸因熱制度失常，引發(fā)爐況異常。操業(yè)制度上，整體提高 8 號高爐 PT 控制水平，同時考慮到熱風(fēng)溫度下降引起的鼓風(fēng)動能不足，進(jìn)而影響爐缸的活躍性，爐溫控制由原來的1 500～1 510 ℃提高到 1 510～1 525 ℃，w [Si] 按照0.3%～0.55%目標(biāo)控制。2020 年 1—6 月 PT-w[Si]趨勢如圖 2 所示。
良好的流動性是保證爐外能及時出凈渣鐵的基本要求。為了降低爐渣黏度，改善渣、鐵流動性，活躍高爐爐缸，按照 1.18～1.23 倍、爐渣中 w（Al2O3 ）成分＜ 16%、見渣率＞90%控制 8 號高爐爐渣二元堿度（R）。高爐爐況的抗波動能力提升，促進(jìn)了高爐生產(chǎn)穩(wěn)定 順行。
2.5 強(qiáng)化爐外出鐵
由于高爐低風(fēng)溫期間，爐缸熱量降低，渣鐵流動性變差，爐前應(yīng)做好出鐵組織工作，保證渣鐵及時排出[4]。具體如下：將爐外鐵口深度控制在 3 300～3 800 mm；出鐵準(zhǔn)點(diǎn)率達(dá)到 95%以上，杜絕鐵口堵口冒泥；盡可能做到不燒氧，不重堵。高爐值班工長根據(jù)出鐵進(jìn)程每小時核對理論和實際渣鐵量的偏差，指導(dǎo)下一爐開鐵口的時機(jī)和鉆頭型號選擇。每爐鐵檢查大溝、渣溝、擺嘴，防止出現(xiàn)穿漏事故；落實設(shè)備管理責(zé)任，加強(qiáng)對開口機(jī)、液壓炮等重要設(shè)備的點(diǎn)檢，發(fā)現(xiàn)問題要及時處理。
3 結(jié)語
通過優(yōu)化熱風(fēng)爐操作及高爐操業(yè)參數(shù)，維護(hù)高爐操作爐型等措施，有效地改善了風(fēng)溫低帶來的不利影響，實現(xiàn)了高爐長周期穩(wěn)定順行。2 號熱風(fēng)爐退出檢修期間，韶鋼 8 號高爐煤比 168 kg/t，燃料比509 kg/t，高爐利用系數(shù)達(dá)到 2.422 t/（m3·d）。
參考文獻(xiàn)
[1] 伊鳳永，張古興，張永升，等.2 500 m3 高爐低風(fēng)溫運(yùn)行的應(yīng)對措施[J].河北冶金，2020（6）：47-49．
[2] 周傳典.高爐煉鐵生產(chǎn)技術(shù)手冊[M].北京：冶金工業(yè)出版社，2002．
[3] 尹憲偉，李曉慧.寧鋼 2 號高爐低風(fēng)溫生產(chǎn)實踐[J].山西冶金，2015（4）：78-79；88.
[4] 黃崢嶸，古勇合，桂小娟.新鋼 2 500 m3 高爐鐵口維護(hù)實踐[J]. 南方金屬，2014（1）：60-62．
