路 明1 陳小燕1 王興鋒1 張建良2 劉征建2 王耀祖3 馬黎明2
（1. 鞍山鋼鐵集團(tuán)大孤山球團(tuán)廠，2. 北京科技大學(xué)冶金與生態(tài)工程學(xué)院，3. 北京科技大學(xué) 人工智能研究院）
摘 要：根據(jù)節(jié)能減排和綠色低碳的需要， 球團(tuán)礦在高爐爐料結(jié)構(gòu)中占比逐漸增加， 而堿性球團(tuán)也逐漸成為當(dāng)前球團(tuán)研究的熱點(diǎn)。 文章以常見(jiàn)的鈣質(zhì)添加劑種類結(jié)合堿性球團(tuán)生產(chǎn)應(yīng)用現(xiàn)狀， 分析了鈣質(zhì)添加劑對(duì)堿性球團(tuán)生球性能、 預(yù)熱球氧化性能和強(qiáng)度性能的影響， 為堿性球團(tuán)的應(yīng)用和推廣提供了參考。
關(guān)鍵詞：鈣質(zhì)添加劑；堿性球團(tuán)；生球性能；氧化性能；焙燒固結(jié)；礦相結(jié)構(gòu)
鋼鐵是國(guó)民經(jīng)濟(jì)生產(chǎn)的支柱性產(chǎn)業(yè)之一，2020年， 我國(guó)年生鐵產(chǎn)量達(dá)到8.87億t， 隨著“碳達(dá)峰” 和 “碳中和” 相關(guān)政府報(bào)告的再次提出， 優(yōu)化產(chǎn)業(yè)結(jié)構(gòu)， 推進(jìn)高效低耗發(fā)展成為鋼鐵企業(yè)的發(fā)展趨勢(shì)［1］ 。 近年來(lái)隨著工業(yè)升級(jí)轉(zhuǎn)型需求和環(huán)保形勢(shì)的日益嚴(yán)峻， 球團(tuán)礦由于在節(jié)能減排和綠色低碳上的優(yōu)勢(shì)， 逐漸成為當(dāng)前煉鐵原料研究的熱點(diǎn)［2－6］ 。 長(zhǎng)期以來(lái)，我國(guó)以大比例高堿度燒結(jié)礦配加少量酸性球團(tuán)礦和天然塊礦的高爐爐料結(jié)構(gòu)逐漸發(fā)生改變，球團(tuán)礦入爐比例逐漸增加。但酸性球團(tuán)礦軟化溫度低、軟熔區(qū)間寬，大幅度提高酸性球團(tuán)入爐比例，勢(shì)必影響爐內(nèi)綜合爐料軟熔帶位置和料層透氣性。將燒結(jié)工序的部分鈣質(zhì)添加劑細(xì)磨加入球團(tuán)，可轉(zhuǎn)移燒結(jié)礦堿度壓力，防止因堿度過(guò)高燒結(jié)礦內(nèi)部生成玻璃質(zhì)降低燒結(jié)礦產(chǎn)量和質(zhì)量，還能改善球團(tuán)礦還原性和軟熔性。 因此， 增加堿性球團(tuán)入爐比例成為高爐大球比冶煉的重要措施。
將部分鈣質(zhì)熔劑細(xì)磨后加入礦粉制備堿性球團(tuán)， 不僅能有效提高球團(tuán)礦堿度， 改善球團(tuán)軟熔性， 提高高爐的間接還原率， 減少熔劑焙燒所需要的熱量， 還能起到粘結(jié)劑的作用， 有效降低膨潤(rùn)土配比。 但是， 鈣質(zhì)添加劑對(duì)堿性球團(tuán)的生球性能、 氧化性能、 焙燒固結(jié)性能以及礦相結(jié)構(gòu)等的影響， 還有待進(jìn)一步研究。 文章基于前人的實(shí)驗(yàn)研究和國(guó)內(nèi)部分企業(yè)的相關(guān)生產(chǎn)實(shí)踐， 綜合分析了鈣質(zhì)添加劑對(duì)堿性球團(tuán)性能的影響， 為堿性球團(tuán)的應(yīng)用及發(fā)展提供一定參考。
1 常見(jiàn)的球團(tuán)用鈣質(zhì)添加劑

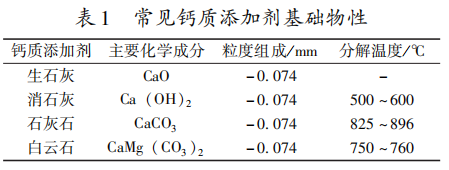

部分學(xué)者將二元堿度 R2＝ CaO／ SiO2 ＞ 0.6 的球團(tuán)礦定義為堿性球團(tuán) （熔劑性球團(tuán)）［7］ 。 堿性球團(tuán)中常用的鈣質(zhì)添加劑主要包括生石灰（CaO）、 消石灰 （ Ca（ OH）2、石灰石(Ca-CO3 ） 和白云石 （CaMg（CO2 ）2。 其中， 生石灰主要成分為 CaO， 通常由石灰石高溫煅燒而成。 球團(tuán)生產(chǎn)中常將生石灰消化成消石灰， 消石灰成球性優(yōu)于鐵礦粉， 造球過(guò)程中能有效替代膨潤(rùn)土起到粘結(jié)劑的作用。 天然石灰石一般都含有鎂、 鐵、 石英等雜質(zhì)成分。 白云石為碳酸鹽類礦物， 并含有少量鎂質(zhì)元素。 常見(jiàn)鈣質(zhì)添加劑基礎(chǔ)物性如表1所示。
國(guó)內(nèi)外部分企業(yè)堿性球團(tuán)生產(chǎn)相關(guān)數(shù)據(jù)如表2所示。 其中日本是最早生產(chǎn)堿性球團(tuán)礦的國(guó)家， 1965年神戶鋼鐵便成功地利用石灰石生產(chǎn)堿性球團(tuán)。 神戶鋼鐵生產(chǎn)實(shí)踐表明， 堿性球團(tuán)比傳統(tǒng)酸性球團(tuán)具有更好的冶金性能， 能有效提高高爐鐵水產(chǎn)量、 延長(zhǎng)高爐壽命， 并降低焦比和鐵水含硅量。 寶鋼湛江鋼鐵利用石灰石作為鈣質(zhì)添加劑在500 萬(wàn)t鏈箅機(jī)—回轉(zhuǎn)窯中穩(wěn)定生產(chǎn)出堿性球團(tuán)礦［8］ 。 首鋼京唐公司利用消石灰作為鈣 質(zhì)添加劑， 在 504m2大型帶式焙燒機(jī)上成功生 產(chǎn)出了全鐵品位 66.2％ 以上、 SiO2含量 2.2％ 以下的優(yōu)質(zhì)高鐵低硅堿性球團(tuán)礦［9］。 巴西某廠采用純赤鐵礦生產(chǎn)堿度 0.7 ～ 1.0的堿性球團(tuán)， 球團(tuán)礦最終堿度為 0.69、 SiO2 含量4.1％ 、MgO 含量 0.58％ 、 抗壓強(qiáng)度 4000 N， 日平均產(chǎn)量達(dá) 到 4519t［10］ 。
2 鈣質(zhì)添加劑對(duì)堿性球團(tuán)性能的影響
2.1 鈣質(zhì)添加劑對(duì)生球性能的影響
當(dāng)采用生石灰作為鈣質(zhì)添加劑制備堿性球團(tuán)時(shí)， 氧化鈣與水反應(yīng)生成氫氧化鈣， 放出大量熱， 并且體積迅速膨脹［11 －12］ 。 因此， 在添加生石灰造球前應(yīng)當(dāng)完成消化，防止因體積膨脹和放 熱導(dǎo)致的生球強(qiáng)度降低［13］ 。 而生石灰消化產(chǎn)生的消石灰， 能夠很好的起到粘結(jié)劑的作用， 但消石灰中的 Ca2+ 會(huì)降低膨潤(rùn)土吸水速度， 主要是由于 Ca2+ 與 Na +相比具有更多的電量， 蒙脫石間層離子與 Ca2+ 之間的靜電吸引更大， 這使得Ca2+ 容易在膨潤(rùn)土層間取代 Na +， 導(dǎo)致膨潤(rùn)土的粘結(jié)作用降低， 生球落下次數(shù)降低， 而采用生石灰和消石灰作為鈣質(zhì)添加劑時(shí)， 可以不配加其他粘結(jié)劑［14 －15］ 。 當(dāng)采用石灰石制備球團(tuán)時(shí)， 生球強(qiáng)度變化不統(tǒng)一， 有人認(rèn)為石灰石為碳酸鹽礦物， 微觀形貌呈菱形致密結(jié)構(gòu)， 很難吸附其他粒子， 因此大量加入石灰石會(huì)降低生球強(qiáng)度， 而部分研究認(rèn)為較細(xì)的石灰石粉能夠在一定程度上改善生球性能。
姜濤等人研究了生石灰、 消石灰、 石灰石和白云石等堿性熔劑對(duì)于生球強(qiáng)度的影響， 當(dāng)采用生石灰和消石灰作為鈣質(zhì)添加劑制備堿性球團(tuán)時(shí)， 即使實(shí)驗(yàn)用赤鐵礦礦粉粒徑較粗 （740～ 1120 cm2 ／ g）， 制備出來(lái)的生球抗壓強(qiáng)度依然能達(dá)到 10N， 甚至可以不使用其他粘結(jié)劑。 隨著生石灰和消石灰含量增加， 堿性球團(tuán)生球抗壓強(qiáng)度先增加后降低， 落下次數(shù)逐漸增加。 采用石灰石和白云石制備堿性球團(tuán)時(shí)， 生球落下次數(shù)先增加后降低， 石灰石和白云石適宜添加量為 4％ 。由于石灰石和白云石屬于碳酸鹽類天然礦物， 結(jié)構(gòu)致密不溶于水， 很難吸附其他粒子， 因此大量加入石灰石和白云石會(huì)降低生球強(qiáng)度， 制備堿性球團(tuán)過(guò)程中必須使用粘結(jié)劑。
田筠清等人［16 －17］ 研究了添加石灰石生產(chǎn)低硅堿性球團(tuán)礦。 實(shí)驗(yàn)用鐵礦粉為全鐵品位69.31％ 的低硅高品磁鐵礦， －0.074 mm粒徑占比為 85.58％ ， 石灰石中 CaO含量為 52.47％ ，－ 0.074 mm 粒徑占比達(dá)到 91.30％ 。 隨著石灰石粉添加量增加， 生球抗壓強(qiáng)度和落下次數(shù)逐漸增加， 當(dāng)石灰石配比為5.0％ 時(shí)， 生球強(qiáng)度最佳， 生球抗壓強(qiáng)度達(dá)到 9.4N， 落下次數(shù)達(dá)到3.4 次， 生球爆裂溫度均大于650 ℃ 。
敖愛(ài)國(guó)等人［18］總結(jié)了寶鋼湛江500 萬(wàn)t 鏈箅機(jī)—回轉(zhuǎn)窯生產(chǎn)線采用高赤鐵礦配比生產(chǎn)堿性球團(tuán)的技術(shù)實(shí)踐。 堿性球團(tuán)含鐵原料適應(yīng)性較弱，對(duì)原料SiO2 和堿金屬含量需得嚴(yán)格控制， 膨潤(rùn)土配比降低至 0.75％ ～ 0.85％ 之間， 生球落下次數(shù)要大于 6 次。
李昊堃［19］ 研究了太鋼鏈箅機(jī)—回轉(zhuǎn)窯采用太鋼自產(chǎn)精礦粉配加石灰石制備堿度在 0.21～ 1.40 的堿性球團(tuán)。 鐵礦粉 － 0.025 mm 占比達(dá)到90.01％ ， 比表面積 1991.27cm2 ／ g， 膨潤(rùn)土配 加量為 1.1％ ， 落下次數(shù)為 3.6 次， 抗壓強(qiáng)度為 15.9 N。
綜合分析， 加入鈣質(zhì)添加劑制備堿性球團(tuán)，需根據(jù)礦粉硅含量調(diào)整鈣質(zhì)熔劑加入量， 控制球團(tuán)適宜堿度。 配加不同種類的鈣質(zhì)添加劑， 膨潤(rùn)土加入量不同， 生球強(qiáng)度控制標(biāo)準(zhǔn)不同。
2.2 鈣質(zhì)添加劑對(duì)預(yù)熱球團(tuán)氧化性能的影響
球團(tuán)氧化焙燒過(guò)程中， 各種鈣質(zhì)添加劑均會(huì)分解為 CaO。 無(wú)論加入何種添加劑， 預(yù)熱球團(tuán)中都存在未礦化的添加劑， 這主要是由于鈣質(zhì)添加劑的加入， 會(huì)降低球團(tuán)內(nèi)鐵礦粉的氧化性能， 阻礙礦粉顆粒間的氧化連晶， 降低預(yù)熱球團(tuán)強(qiáng)度［20］ 。 采用生石灰和消石灰作為鈣質(zhì)添加劑時(shí)，Ca （OH）2在 500 ～ 600 ℃ 分解， 采用石灰石粉 作為鈣質(zhì)添加劑時(shí)， CaCO3在 825 ～ 896 ℃ 分解， 消石灰和石灰石在預(yù)熱段分解吸熱， 降低了球團(tuán)內(nèi)部溫度， 并且產(chǎn)生的 H2O 和 CO2溢出過(guò)程中阻礙了O2的內(nèi)擴(kuò)散， 從而降低了預(yù)熱球團(tuán)的氧化性能［21 － 22］ 。 因此， 堿性球團(tuán)礦生產(chǎn)過(guò)程中需嚴(yán)格控制鈣質(zhì)添加劑的加入量， 當(dāng)采用鏈箅機(jī)— 回轉(zhuǎn)窯生產(chǎn)堿性球團(tuán)時(shí)， 一般控制消石灰不超過(guò)8.0％ ， 石灰石不超過(guò) 4.8％ [23] 。 適當(dāng)提高預(yù)熱段焙燒溫度和氧勢(shì)， 充分保證預(yù)熱球進(jìn)入回轉(zhuǎn)窯前 FeO含量降至 1.0％ 以下， 防止因預(yù)熱球團(tuán)強(qiáng)度太低導(dǎo)致的球團(tuán)破裂和粉化， 加劇回轉(zhuǎn)窯結(jié)圈。
綜合分析， 生產(chǎn)堿性球團(tuán)應(yīng)當(dāng)特別注意球團(tuán)的氧化預(yù)熱性能， 隨著鈣質(zhì)添加劑的加入， 球團(tuán)氧化預(yù)熱性能變差， 為保證預(yù)熱球強(qiáng)度， 降低因預(yù)熱球?qū)е碌拿摲邸?破裂和結(jié)圈等問(wèn)題， 應(yīng)適當(dāng)提高預(yù)熱溫度。
2.3 鈣質(zhì)添加劑對(duì)球團(tuán)礦強(qiáng)度的影響
各鈣質(zhì)添加劑對(duì)于堿性球團(tuán)強(qiáng)度的影響均呈先增加后降低的趨勢(shì)， 主要是由于球團(tuán)內(nèi)部孔隙率變化和液相含量變化所導(dǎo)致。 當(dāng)鈣質(zhì)添加劑較少時(shí)， 適量的液相可有效改善球團(tuán)的連晶固結(jié)效率， 改善孔隙結(jié)構(gòu)和分布， 降低孔隙率， 增加球團(tuán)強(qiáng)度； 而隨著液相量的增加， 球團(tuán)內(nèi)部主要的粘結(jié)方式由 Fe2O3之間的固相連晶變成了液相之間的粘結(jié)， 顆粒之間孔隙和間隔增大， 球團(tuán)強(qiáng)度降低。
Matsui Y等人［24］ 研究了JSWSL 生產(chǎn)的堿度為0.40 ～ 0.50 的堿性球團(tuán)， 球團(tuán)中石灰石的加入量決定了球團(tuán)液相的形成方式、 溫度和數(shù)量。
球團(tuán)抗壓強(qiáng)度從1760 N提高到2640 N， 是由于加入石灰石導(dǎo)致了微觀組織的差異， 適量的液相增加了球團(tuán)礦的強(qiáng)度。 隨著CaO含量繼續(xù)增加， 低熔點(diǎn)液相增多。 當(dāng)?shù)V粉中SiO2 含量高時(shí)，要生產(chǎn)堿性球團(tuán)， 就必須添加較多的 CaO［25］ ， 礦粉 SiO2 增加。 球團(tuán)內(nèi)部硅酸鹽液相含量增加。
田筠清等人研究了石灰石對(duì)焙燒球抗壓強(qiáng)度的影響， 石灰石配比在 4.0％ 以下時(shí)， 溫度為1265 ℃ ， 抗壓強(qiáng)度即可達(dá)到 2500 N以上， 石灰石配比在 4.5％ ～5.0％ 時(shí)， 溫度需提高至1280 ℃ 。 隨著石灰石配加比例的增加， Fe2O3晶體越來(lái)越分散， 不能成片連接， 球團(tuán)連晶強(qiáng)度降低， 抗壓強(qiáng)度降低。
張漢泉［26］等人研究表明， 堿性球團(tuán)焙燒過(guò)程中， 隨著溫度的升高， CaO 與 Fe2O3反應(yīng)生成各種鐵酸鈣， 新生的鐵酸鈣加速了晶體的長(zhǎng)大。
綜合分析， 為保證堿性球團(tuán)具備適宜的抗壓強(qiáng)度， 焙燒溫度區(qū)間應(yīng)該精確控制， 溫度較低，球團(tuán)強(qiáng)度較差； 溫度較高， 球團(tuán)內(nèi)部液相大量生產(chǎn)， 易發(fā)生球團(tuán)之間的粘結(jié)， 球團(tuán)內(nèi)部鐵酸鈣和硅酸鹽等液相顯著增加， 球團(tuán)孔隙度增加， 內(nèi)部蜂窩狀大氣孔占比增加， 球團(tuán)強(qiáng)度降低。 因此，需控制系統(tǒng)溫度在較窄的焙燒溫度區(qū)間。
3 結(jié)論
文章分析整理了國(guó)內(nèi)外堿性球團(tuán)制備過(guò)程中生球性能、 預(yù)熱球氧化性能和堿性球團(tuán)強(qiáng)度性能變化， 可得出如下結(jié)論：
（1） 生球性能方面， 當(dāng)添加鈣質(zhì)添加劑制備堿性球團(tuán)時(shí)， 需根據(jù)礦粉硅含量調(diào)整鈣質(zhì)添加劑加入量， 控制球團(tuán)堿度； 當(dāng)采用生石灰和消石灰時(shí)， 可減少或不使用其他粘結(jié)劑； 當(dāng)配加石灰石和白云石時(shí)， 需控制鐵礦粉粒徑。
（2） 預(yù)熱球氧化性能方面， 無(wú)論加入何種添加劑， 堿性球團(tuán)預(yù)熱球中都存在未礦化的鈣質(zhì)添加劑， 主要是由于加入鈣質(zhì)添加劑降低了預(yù)熱球中磁鐵礦的氧化性能， 球團(tuán)內(nèi) FeO含量較高，因此隨著鈣質(zhì)添加劑的加入， 預(yù)熱球團(tuán)焙燒溫度應(yīng)當(dāng)適當(dāng)提高， 彌補(bǔ)鈣質(zhì)添加劑升溫過(guò)程中分解成CaO 吸收的熱量。
（3） 堿性球團(tuán)強(qiáng)度性能方面， 當(dāng)鈣質(zhì)添加劑較少時(shí)， 球團(tuán)內(nèi)部液相量較少， 可有效改善球團(tuán)的連晶固結(jié)效率， 改善孔隙結(jié)構(gòu)和分布， 降低孔隙率， 增加球團(tuán)強(qiáng)度； 隨著堿度增加， 液相量增加， 球團(tuán)內(nèi)部過(guò)多的液相阻礙了Fe2O3 之間的固相連晶， 顆粒之間孔隙和間隔增大，球團(tuán)強(qiáng)度 降低。
參 考 文 獻(xiàn)
［1］ 殷瑞鈺 . 節(jié)能、 清潔生產(chǎn)、 綠色制造與鋼鐵工業(yè)的可持續(xù)發(fā)展 ［J］． 鋼鐵， 2002， （8）： 1－ 8.
［2］ 王筱留 . 鋼鐵冶金學(xué)（煉鐵部分）［M］． 北京： 冶金工業(yè)出版社， 2013.
［3］ 王新東， 金永龍 . 高爐使用高比例球團(tuán)的戰(zhàn)略思考與球團(tuán)生產(chǎn)的試驗(yàn)研究 ［J］． 鋼鐵， 2021， 56 （5）： 7－ 10.
［4］ 李勝， 何志軍， 李云飛， 等 . 不同球團(tuán)礦和塊礦配加條件下?tīng)t料冶金性能 ［J］． 鋼 鐵， 2020， 55 （1）：6 －11.
［5］ 金永龍， 何志軍， 王川 . 不同爐料結(jié)構(gòu)高爐實(shí)現(xiàn)低碳排放的解析 ［J］． 鋼鐵， 2019，54 （7）： 8－ 16.
［6］ 徐滿興， 馮根生， 張?zhí)靻ⅲ?等 . 高爐爐料進(jìn)步與球團(tuán)礦發(fā)展 ［M］． 北京： 冶金工業(yè)出版社， 2019.
［7］ 姜濤， 范曉慧， 李光輝 . 熔劑性球團(tuán)礦生產(chǎn)的理論 與技術(shù) ［Z］． 2014.
［8］ 梁利生， 周琦， 易陸杰 . 寶鋼湛江鋼鐵熔劑性球團(tuán) 穩(wěn)定生產(chǎn)實(shí)踐 ［Z］． 中國(guó)北京： 2017.
［9］ “高鐵低硅堿性球團(tuán)礦的開(kāi)發(fā)及應(yīng)用技術(shù)研究” 項(xiàng) 目科技成果評(píng)價(jià)會(huì)在北京召開(kāi) ［J］． 中國(guó)冶金， 2020， 30 （1）： 57.
［10］ 張衛(wèi)華 . 巴西某公司鏈篦機(jī)—回轉(zhuǎn)窯全赤鐵礦熔 劑性球團(tuán)技術(shù)研究與應(yīng)用 ［ Ｊ］． 燒結(jié)球團(tuán)， 2015， 40 （1）： 23 － 27.
［11］ 郭曉雨 . 熔劑性球團(tuán)的冶金性能分析 ［J］． 河北冶金， 2015，（3）： 34 － 37.
［12］ 王天雄 . 熔劑性球團(tuán)的生產(chǎn)試驗(yàn)［Ｊ］．燒結(jié)球團(tuán)， 2012， 37 （2）：45 － 57.
［13］ Ｐｒｕｓｔｉ Ｐ， Ｂａｒｉｋ Ｋ， Ｄａｓｈ Ｎ， ｅｔ ａｌ． Ｅｆｆｅｃｔ ｏｆ ｌｉｍｅｓｔｏｎｅ ａｎｄ ｄｏｌｏｍｉｔｅ ｆｌｕｘ ｏｎ ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｐｅｌｌｅｔｓ ｕｓｉｎｇ ｈｉｇｈ ＬＯＩ ｉｒｏｎ ｏｒｅ ［J］． Ｐｏｗｄｅｒ Ｔｅｃｈｎｏｌｏｇｙ， 2021： 379.
［14］ 許貴賓 . 熔劑性球團(tuán)礦的生產(chǎn)實(shí)踐 ［Z］． 中國(guó)河南鄭州： 2014.
［15］ 張林林， 付剛?cè)A， 郭宇峰， 等 . 堿度對(duì)熔劑性球團(tuán)生球性能的影響 ［J］． 鋼鐵， 2019，54 （5）：14－18.
［16］ 田筠清， 青格勒， 劉長(zhǎng)江， 等 . 石灰石與鐵礦粉 混磨對(duì)堿性球團(tuán)質(zhì)量影響的研究 ［J］． 燒結(jié)球團(tuán)， 2018， 43 （2）：33－36.
［17］ 田筠清， 青格勒， 劉長(zhǎng)江， 等 . 使用石灰石生產(chǎn) 低硅堿性球團(tuán)礦試驗(yàn) ［J］． 中國(guó)冶金， 2018， 28 （4）：13 －16.
［18］ 敖愛(ài)國(guó)， 易陸杰 . 湛江鋼鐵球團(tuán)生產(chǎn)技術(shù)實(shí)踐 ［Ｊ］． 包鋼技術(shù)， ２０１８， （１）： ３４ － ３７.
［19］ 李昊堃 . 太鋼高堿度堿性球團(tuán)礦制備及應(yīng)用技術(shù) 基礎(chǔ)研究 ［D］． 北京科技大學(xué)， 2020.
［20］ Ｆｉｒｔｈ Ａ Ｒ， Ｇａｒｄｅｎ Ｊ Ｆ， Ｄｏｕｇｌａｓ Ｊ Ｄ． Ｐｈａｓｅ Ｅｑｕｉｌｉｂｒｉａ ａｎｄ Ｓｌａｇ Ｆｏｒｍａｔｉｏｎ ｉｎ ｔｈｅ Ｍａｇｎｅｔｉｔｅ Ｃｏｒｅ ｏｆ Ｆｌｕｘｅｄ Ｉ? ｒｏｎ Ｏｒｅ Ｐｅｌｌｅｔｓ ［ Ｊ ］． ＩＳＩＪ ｉｎｔｅｒｎａｔｉｏｎａｌ， 2008， 48 （11）：1485 － 1492.
［21］ Ａｂｏｕｚｅｉｄ Ａ Ｚ Ｍ， Ｋｏｔｂ Ｉ Ｍ， Ｎｅｇｍ Ａ Ａ． Ｉｒｏｎ ｏｒｅ ｆｌｕｘｅｄ ｐｅｌｌｅｔｓ ａｎｄ ｔｈｅｉｒ ｐｈｙｓｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ［J］． Ｐｏｗ? ｄｅｒ Ｔｅｃｈｎｏｌｏｇｙ， 1985，42 （3）： 225 －230.
［22］ 楊永斌， 張健， 鐘強(qiáng)， 等 . 預(yù)處理強(qiáng)化赤鐵礦熔 劑性球團(tuán)制備性能的研究 ［ Ｊ］． 礦冶工程， 2019， 39 （4）： 83 －88.
［23］ 李曉波， 李孟土， 易陸杰， 等 . 湛江球團(tuán)配礦結(jié) 構(gòu)分析 ［J］． 燒結(jié)球團(tuán)，2018， 43 （4）：49 － 53.
［24］ Ｍａｔｓｕｉ Ｙ， Ｓａｔｏ Ａ， Ｏｙａｍａ Ｔ， ｅｔ ａｌ． Ａｌｌ Ｐｅｌｌｅｔｓ Ｏｐｅｒａ? ｔｉｏｎ ｉｎ Ｋｏｂｅ Ｎｏ． ３ Ｂｌａｓｔ Ｆｕｒｎａｃｅ ｕｎｄｅｒ Ｉｎｔｅｎｓｉｖｅ Ｃｏａｌ Ｉｎｊｅｃｔｉｏｎ ［ Ｊ］． ＩＳＩＪ ｉｎｔｅｒｎａｔｉｏｎａｌ， 2003， 43 （2）：166 －174.
［25］ Ｉｌｊａｎａ Ｍ， Ｋｅｍｐｐａｉｎｅｎ Ａ， Ｐａａｎａｎｅｎ Ｔ， ｅｔ ａｌ． Ｅｆｆｅｃｔ ｏｆ ａｄｄｉｎｇ ｌｉｍｅｓｔｏｎｅ ｏｎ ｔｈｅ ｍｅｔａｌｌｕｒｇｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｉ? ｒｏｎ ｏｒｅ ｐｅｌｌｅｔｓ ［ Ｊ］． Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｊｏｕｒｎａｌ ｏｆ Ｍｉｎｅｒａｌ Ｐｒｏｃｅｓｓｉｎｇ， 2015， 141： 34 －43.
［26］ 張漢泉 . 熔劑性球團(tuán)的生產(chǎn)及發(fā)展 ［J］． 中國(guó)礦業(yè)， 2009，18 （4）：89 － 92.
