李維華

（福建三寶鋼鐵有限公司技術中心 福建 漳州 363000）

摘要：本文研究了一種板坯連鑄機在線脫錠裝置，包括引錠頭、導輪一、脫錠輪、緩沖裝置、引錠鏈節、導輪二、固定座、固定軸一、油缸、固定軸二和連接臂；本文緩沖裝置中設置的單向軸承一和單向軸承二，能夠確保引錠頭順時針旋轉時不會受到阻力，而引錠頭逆時針落下時則會受到摩擦片一和摩擦片二的作用緩慢下落，從而有助于引錠頭完全與坯頭相分離，從而提高了脫錠的可靠性和穩定性，另外也減少引錠頭撞擊；本文連接臂呈左低右高傾斜設置，當坯頭向右側移動時能夠避免連接臂卡住坯頭，從而確保了自動化生產的穩定性和可靠性。

關鍵詞：連鑄；板坯；在線脫錠；引錠頭；緩沖裝置；摩擦片

在板坯連鑄機中，引錠桿，連續鑄鋼煉鐵的重要裝置之一。引錠桿由引錠頭、過渡件和桿身組成。澆注前，引錠頭和部分過渡件進入結晶器，形成結晶器可活動的“內底”，澆注開始后，鋼水凝固，與引錠頭凝結在一起，由拉矯機牽引著引錠桿，把鑄坯連續地從結晶器拉出，直到引錠頭通過拉矯機后方與鑄坯分離，進入引錠桿存放裝置^[1~5]。脫錠裝置的作用是將引錠頭與連鑄坯頭分離。脫錠裝置通常分為在線脫錠和離線脫錠兩種形式；在線脫錠裝置與離線脫錠裝置相比，優點是自動化程度高、節省人力和空間位置，無需考慮坯頭的處理，設備結構簡單，而現有的板坯連鑄機在線脫錠裝置功能比較簡單，且脫錠時候的穩定性和可靠性均比較差^[6~9]。因此，我司開展了板坯連鑄機在線脫錠裝置研究與應用，針對現有的板坯連鑄機在線脫錠裝置研究與應用問題進行深入探析，并取得了一定的成績和效果。

1 板坯連鑄機在線脫錠裝置結構設計

低板坯連鑄機在線脫錠裝置的結構設計如圖1和圖2所示，其中圖1為在線脫錠裝置結構示意圖；圖2為緩沖裝置的結構示意圖，主要包括：坯頭1，還包括引錠頭2、導輪一3、脫錠輪4、緩沖裝置5、引錠鏈節6、導輪二7、固定座8、固定軸一9、油缸10、固定軸二11和連接臂12；導輪一3活動連接在固定座8左上側中；固定軸二11呈縱向固定連接在固定座8內部中央左側；連接臂12下側設置的縱向孔活動連接在固定軸二11外部，連接臂12上側中活動連接有脫錠輪4；引錠頭2位于導輪一3和脫錠輪4上面，引錠頭2左側卡鉤與坯頭1右側卡鉤相連；緩沖裝置5左側與引錠頭2右端固定連接，緩沖裝置5右側與引錠鏈節6左側固定連接；導輪二7活動連接在固定座8右上側中，導輪二7上側與緩沖裝置5下側相連；固定軸一9呈縱向固定連接在固定座8內部左側；油缸10右下側設置的縱向孔活動連接有固定軸一9外部，油缸10左上側活塞桿與連接臂12下側鉸接；緩沖裝置5的具體結構包括連接座一51、拉簧52、摩擦片一53、柱體一54、單向軸承一55、連接軸一56、連接座二57、摩擦片二58、柱體二59、單向軸承二510和連接軸二511；連接座一51下側外部活動連接在連接座二57上側內部；

圖1 在線脫錠裝置結構示意圖

1-坯頭；2-引錠頭；3-導輪一；4-脫錠輪；5-緩沖裝置；6-引錠鏈節；7-導輪二；8-固定座；9-固定軸一；10-油缸；11-固定軸二；12-連接臂

柱體一54活動連接在連接座一51左側圓形槽中，柱體一54左側內部固定連接有單向軸承一55，柱體一54右側面與連接座一51左側圓形槽中的右側臺階面之間設有摩擦片一53；連接軸一56右側外部與單向軸承一55中央內部固定連接，連接軸一56左側外部與連接座二57左側內部固定連接；柱體二59活動連接在連接座一51右側圓形槽中，柱體二59右側內部固定連接有單向軸承二510，柱體二59左側面與連接座一51右側圓形槽中的左側臺階面之間設有摩擦片二58；連接軸二511左側外部與單向軸承二510中央內部固定連接，連接軸二511右側外部與連接座二57右側內部固定連接；拉簧52位于連接座一51下側內部，拉簧52左側與柱體一54右側中央固定連接，拉簧52右側與柱體二59左側中央固定連接。

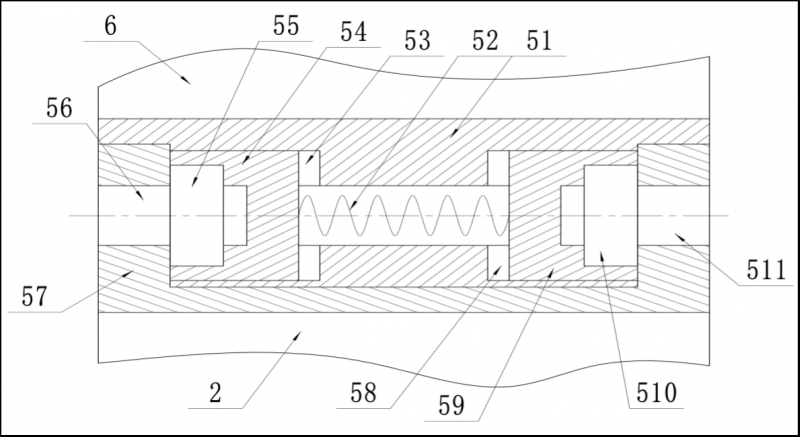

圖2 緩沖裝置的結構示意圖

51-連接座一；52-拉簧；53-摩擦片一；54-柱體一；55-單向軸承一；56-連接軸一；57-連接座二；58-摩擦片二；59-柱體二；510-單向軸承二；511-連接軸二

其中，引錠頭2底面與坯頭1底面位于同一水平面上；連接臂12呈左低右高傾斜設置；連接軸一56的軸線與連接軸二511的軸線位于同一直線上；摩擦片一53和摩擦片二58的左右兩側面上均設有防滑耐磨層。

2 板坯連鑄機在線脫錠裝置使用原理研究

板坯連鑄機在線脫錠裝置在使用時，首先由引錠鏈節6帶動緩沖裝置5、引錠頭2和坯頭1右移，當引錠頭2右下側位于脫錠輪4上方時啟動油缸10使其縮短，而后連接臂12圍繞固定軸二11逆時針旋轉通過脫錠輪4頂起引錠頭2使其圍繞緩沖裝置5中的連接軸一56順時針旋轉與坯頭1相分離，這里緩沖裝置5中設置的單向軸承一55和單向軸承二510，能夠確保引錠頭2順時針旋轉時不會受到阻力，而引錠頭2逆時針落下時則會受到摩擦片一53和摩擦片二58的作用緩慢下落，從而有助于引錠頭2完全與坯頭1相分離，從而提高了脫錠的可靠性和穩定性，另外也減少引錠頭2撞擊，而連接臂12呈左低右高傾斜設置，當坯頭1向右側移動時能夠避免連接臂12卡住坯頭1，從而確保了自動化生產的穩定性和可靠性。

3 板坯連鑄機在線脫錠裝置技術性研究

技術點在于，還包括引錠頭、導輪一、脫錠輪、緩沖裝置、引錠鏈節、導輪二、固定座、固定軸一、油缸、固定軸二和連接臂；導輪一活動連接在固定座左上側中；固定軸二呈縱向固定連接在固定座內部中央左側；連接臂下側設置的縱向孔活動連接在固定軸二外部，連接臂上側中活動連接有脫錠輪；引錠頭位于導輪一和脫錠輪上面，引錠頭左側卡鉤與坯頭右側卡鉤相連；緩沖裝置左側與引錠頭右端固定連接，緩沖裝置右側與引錠鏈節左側固定連接；導輪二活動連接在固定座右上側中，導輪二上側與緩沖裝置下側相連；固定軸一呈縱向固定連接在固定座內部左側；油缸右下側設置的縱向孔活動連接有固定軸一外部，油缸左上側活塞桿與連接臂下側鉸接；緩沖裝置的具體結構包括連接座一、拉簧、摩擦片一、柱體一、單向軸承一、連接軸一、連接座二、摩擦片二、柱體二、單向軸承二和連接軸二；連接座一下側外部活動連接在連接座二上側內部。

柱體一活動連接在連接座一左側圓形槽中，柱體一左側內部固定連接有單向軸承一，柱體一右側面與連接座一左側圓形槽中的右側臺階面之間設有摩擦片一；連接軸一右側外部與單向軸承一中央內部固定連接，連接軸一左側外部與連接座二左側內部固定連接；柱體二活動連接在連接座一右側圓形槽中，柱體二右側內部固定連接有單向軸承二，柱體二左側面與連接座一右側圓形槽中的左側臺階面之間設有摩擦片二；連接軸二左側外部與單向軸承二中央內部固定連接，連接軸二右側外部與連接座二右側內部固定連接；拉簧位于連接座一下側內部，拉簧左側與柱體一右側中央固定連接，拉簧右側與柱體二左側中央固定連接。其中，引錠頭底面與坯頭底面位于同一水平面上，連接臂呈左低右高傾斜設置，連接軸一的軸線與連接軸二的軸線位于同一直線上，摩擦片一和摩擦片二的左右兩側面上均設有防滑耐磨層。

4 結論

（1）本文中的緩沖裝置中設置的單向軸承一和單向軸承二，能夠確保引錠頭順時針旋轉時不會受到阻力，而引錠頭逆時針落下時則會受到摩擦片一和摩擦片二的作用緩慢下落，從而有助于引錠頭完全與坯頭相分離，從而提高了脫錠的可靠性和穩定性，另外也減少引錠頭撞擊。

（2）本文中的連接臂呈左低右高傾斜設置，當坯頭向右側移動時能夠避免連接臂卡住坯頭，從而確保了自動化生產的穩定性和可靠性。
