目前各鋼鐵公司整體效益下行，為節省成本，燒結工序普遍將除塵灰、返礦、含鐵污泥等含雜料配入混合料中。這些料含堿量大，細度大，燒結抽風時細粉料迅速抽吸到篦條表面，高溫潮濕條件下形成液相糊堵住篦條，造成燒結機篦條堵塞十分嚴重。臺車回轉后，粘料被混合料填埋，造成粘料越來越嚴重，透氣性差，燒結礦產量與質量降低。

2023年10月份經多方調研考察后，河北文豐鋼鐵唐山文豐資源綜合利用有限公司決定采用秦皇島森陽科技有限公司專利產品臺車篦條清堵裝置。產品專利號：ZL2021 2 2413240.2  ZL2023 2 1764122.9。該裝置機械部分由排尺傳動機構、振打頭、傳動架、調節配重、底座組成。電氣控制部分由變頻器，計時器、限位器、PLC程序、監控攝像頭等組成。通過傳動機構，使帶有排齒的主軸按一定線速度旋轉，排齒旋轉使傳動架尾部升起，當傳動架頭部碰到篦條時，振打頭以一定力度敲擊篦條。由于反彈力和尾部重力的作用，錘頭回落到排尺，來回往復敲擊篦條上粘料。敲擊力為緩沖反彈力，對篦條沒有破壞作用。

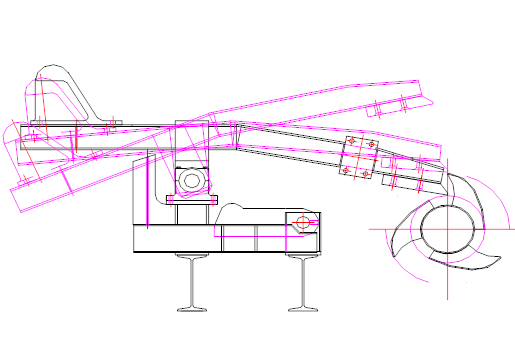

設備結構示意圖

機械部分結構特點：錘頭寬度和數量根據臺車寬度設計。敲擊和振動范圍充分覆蓋了整個篦條接觸面。單軸傳動，振打頭按一定規律敲擊篦條。利用杠桿原理，計算出振打頭敲擊篦條的力量，使機械的直接力量轉換為間接力量，避免了對篦條的破壞。傳動架轉動部位取消滾動軸承，采用軸套與軸自潤滑材質結合，適合在多塵、惡略的環境中工作。結構簡單，所有零部件均可單獨拆卸，便于安裝和維修。

電氣部分結構特點：電控部分為設備機旁操作和中控制遠程控制兩部分。電控系統和主控室連接，主控室可以監控設備運行狀況，遠程控制啟停和設置自動啟停時間，定時自動啟停，不需要人員值守。視頻監控系統可監控設備運行狀態、篦條堵塞情況、清理效果。還可與主機連鎖控制，與主機同步啟停和定時啟停，連鎖保護。

工藝路線：門型臺車刮料器+篦條清堵機+清掃器

門型刮料器（三角形刮料器）將篦條粘結的大塊積料先行刮掉，起到清料和保護清堵機的作用，清堵機在刮料器后端。最后為清掃器，清理篦條縫隙的余料。

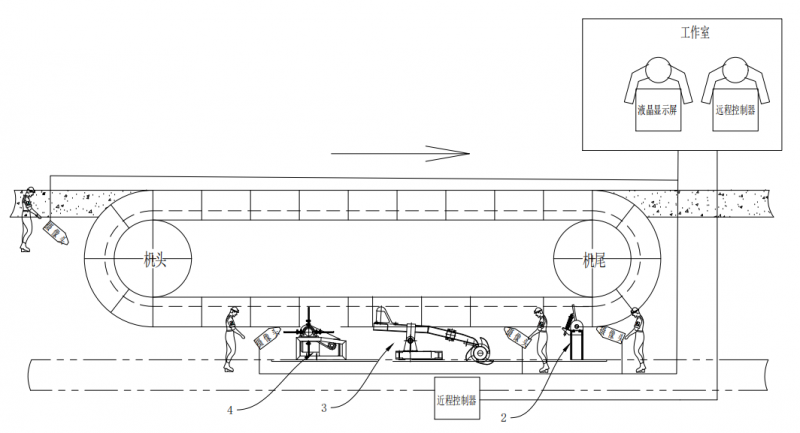

工藝布局圖

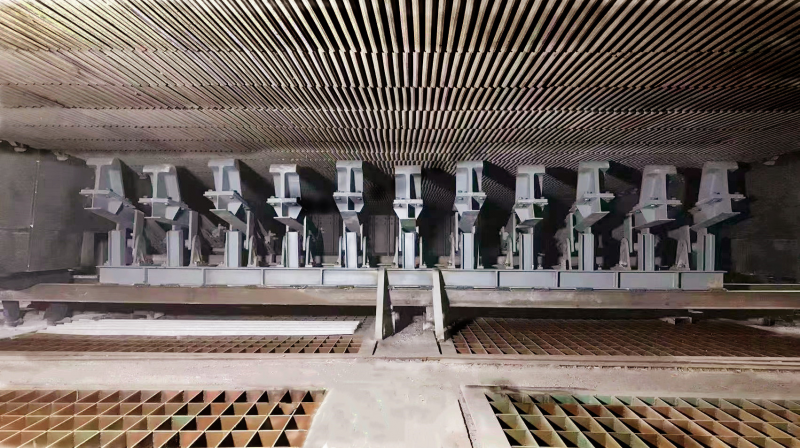

清堵機設備現場

使用效果：該套設備使用后，清理效果較為顯著。使用前生產時因無法清堵機，糊堵比較嚴重，爐條堵塞率達到50-60%左右，只在機前機頭處安排人員用風鎬、電鎬清理臺車爐條。此次生產采取清堵機清理，同時輔助機前人員部分清理，爐條堵塞率20-30%左右。目前減少50%篦條清理人員，燒結機透氣性極大改善，保證了燒結機的持續生產，同時燒結礦的產量和質量得到大幅提升。
