趙貴清，謝紹瑋，徐世彪，王世剛，王昌文，彭寧寧，妥建德

( 酒鋼( 集團) 有限責任公司，甘肅嘉峪關735100)

摘要: 焦爐煤氣是一種寶貴的資源，高爐噴吹焦爐煤氣技術是鋼鐵聯合企業實現“低碳經濟”、尋找新的利潤增長點的新技術、新途徑。重點闡述了高爐噴吹焦爐煤氣技術的工藝機理和技術特點，并且較為詳盡的介紹了國內外關于該技術的發展現狀及應用效果。新技術的出現也為酒鋼高爐進行低碳煉鐵提供了思考，根據高爐噴吹焦爐煤氣技術具有的工藝特點、借鑒國內外鋼廠擁有的實踐經驗，結合酒鋼實際現狀，就這一新技術在酒鋼的應用進行了可行性分析。

關鍵詞: 高爐; 噴吹焦爐煤氣; CO₂減排; 應用

1 引言

焦炭在高爐中有一項無可替代的作用，就是維持高爐料柱透氣性的骨架作用。而焦炭在高爐內的發熱劑和還原劑的作用則可通過提高噴煤量、提高熱風溫度來代替，它們對于降焦的作用是顯而易見的。噴吹煤粉也是高爐實現降本增效的重要技術措施。

近年來開發新的綠色能源如天然氣、焦爐煤氣等富含還原劑( 碳、氫) 的物質，來進行高爐噴吹，既能通過替代部分冶金焦炭緩解煤炭資源緊張局面，又能實現節能減排，同時也為煤氣尋求一種更為高效的利用途徑^［1-2］。焦爐煤氣屬于氫系還原劑，與碳系還原劑相比，在還原鐵礦石時產生的是H₂O 而非CO₂，所以更有利于減少CO₂排放。因此，高爐噴吹焦爐煤氣技術的實施，不僅可通過節焦作用產生一定的經濟效益，也會起到CO₂減排作用，能夠給企業帶來經濟和環保的雙重效益。

2 高爐噴吹焦爐煤氣工藝特點

2．1 焦爐煤氣的性質

焦爐煤氣( Coke Oven Gas，簡寫COG) 是在煉焦過程中，在隔絕空氣條件下，精煤經高溫干餾產生的氣體產物^［3］。經過生產回收和凈化處理后成為煉焦最主要的副產品。生產1 t 焦炭大約產生425 m³煤氣量，除去回爐助燃外，會產生約200 m³的焦爐煤氣供用戶使用。凈化后焦爐煤氣的主要成分如表1 所示。凈焦爐煤氣的主要成分是H₂和CH₄，發熱值為16 500～18 500 kJ /m³。因此，焦爐煤氣是一種氣體燃料，更是一種高氫含量的良好還原劑。

2．2 高爐噴吹焦爐煤氣工藝

將焦爐煤氣加壓至高于風口壓力，然后經管路系統輸送到達高爐各風口，在壓力的作用下，經噴槍噴入高爐內，實現焦爐煤氣的高爐噴吹^［4］。

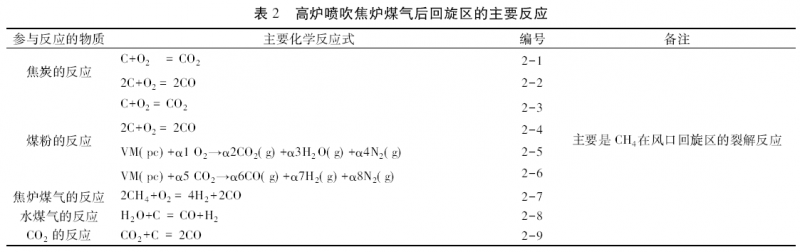

在高爐風口回旋區前端，焦炭與氣體中氧反應主要生成二氧化碳，并放出大量的熱。在回旋區后端及邊界層，氧基本消耗殆盡，焦炭與二氧化碳發生碳的溶損反應并吸收部分熱量。同時還有碳的不完全燃燒反應、水煤氣反應、碳與氫氣的反應等等，其中以碳的完全燃燒和溶損反應為主^［5］。回旋區的主要反應詳見表2。

因此，風口回旋區以及爐缸內煤氣的最終成分是以CO、H₂和N₂為主^［6］。焦爐煤氣除本身已含有大量的H₂外，其中的CH₄還將在風口回旋區完成裂解反應。噴入高爐的焦爐煤氣在離開風口回旋區后，最終成分中H₂含量將達到75%左右。噴入高爐的焦爐煤氣在風口回旋區發生燃燒和分解反應，既提供了還原劑也供給了大量熱量，實現替代部分焦炭的作用。

2．3 工藝特點

相比未噴吹焦爐煤氣的高爐，噴吹焦爐煤氣有以下幾大優點^［3］:

⑴為高爐提供高氫含量的良好還原劑。焦爐煤氣的主要成分是氫氣。與C 和CO 比較，氫氣是優質還原劑，具有消耗熱量少、還原速度快等優點，噴入高爐替代焦炭中的碳，有利于實現節焦。

⑵實現CO₂減排。焦爐煤氣中氫氣在高爐內的還原產物是H₂O，與噴入煤粉相比，由于入爐碳含量減少，最終實現CO₂排放量的明顯降低。

⑶改善能量利用率，提高焦爐煤氣價值。焦爐煤氣在爐內完成還原反應后，剩余的能量是爐頂煤氣中的平衡H₂和CO，可作為熱風爐加熱的加熱燃料等。與用于發電相比，焦爐煤氣的能量利用率提高約80%。因此，總的能量利用率得到較大幅度的提高。

⑷工藝成熟操作簡便。焦爐煤氣噴吹包括加壓、輸送以及噴吹。與噴吹煤粉相比，由于主要是針對氣體的處理過程，設備投資低，操作簡便。而且由于焦爐煤氣不含灰分，致使爐渣量降低小，對降低壓力損失和高爐強化有益處。

3 高爐噴吹焦爐煤氣技術在國內外的發展現狀

3．1 國外發展狀況

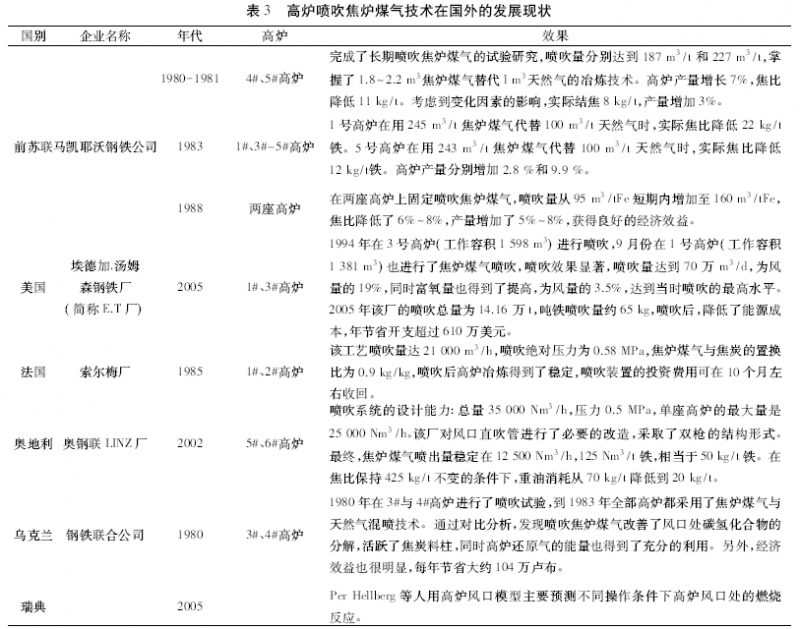

針對焦爐煤氣噴吹技術，國外研究已經取得預期效果，個別高爐也成功得到實踐^［7－10］。其中比較典型的詳見表3。

3．2 國內發展狀況

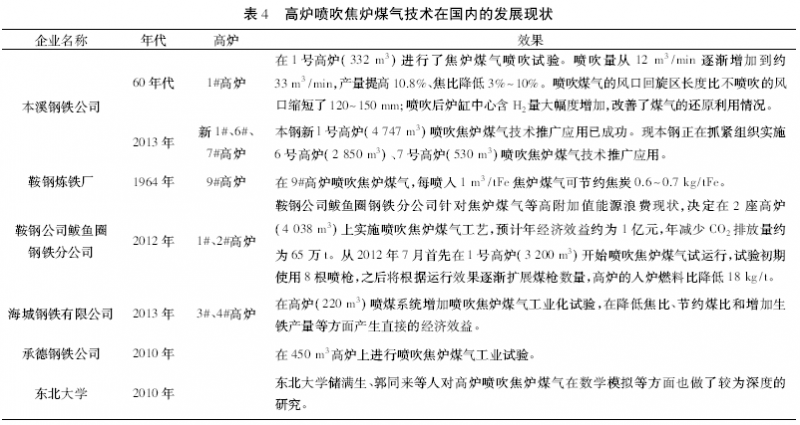

國內研究始于上世紀60 年代，在技術實踐上也取得寶貴經驗。近年來受燃料價格上漲、新建焦爐后焦爐煤氣產量增加等因素的影響，多家國內鋼鐵企業又開始重點關注高爐噴吹焦爐煤氣研究^{［11－14］}，詳細情況見表4。

4 噴吹焦爐煤氣技術在酒鋼高爐應用的前景

對于焦爐煤氣的高爐噴吹技術，由于國內外鋼企曾擁有的寶貴實踐經驗及其具有的技術特點，為酒鋼高爐的低碳煉鐵進而實現CO₂ 減排提供了可能。我們一方面應抓緊研究技術細節、跟蹤相關企業的應用實踐，為快速實現新技術的引進和落地，取得低碳、節能、減排的效果做出積極的努力; 另一方面可通過采取提高轉爐煤氣、高爐煤氣的回收率和利用率，并改進各用戶的燃燒技術以提高燃燒效率等技術措施，進一步節約焦爐煤氣供高爐噴吹，以期獲取更高的效益。

榆鋼閑置的發生爐煤氣站也是實現低碳煉鐵的潛力所在。發生爐煤氣主要成分是CO ( 28% ～32%) 和H2 ( 13% ～ 15%) ，還有少量的CH4 ( 2% ～3%) ，其余成分為N₂ 和少量CO₂，發熱值6 500 kJ /m³。就高爐噴吹來說，發生爐煤氣有效成分為CO+H₂+CH₄，體積百分含量為43%～ 50%。與焦爐煤氣相比，有效成分是焦爐煤氣的二分之一。

與高爐煤氣相比，CO 和H₂含量較高，有效成分是高爐煤氣的二倍。當然這是一項系統工程，需要通盤考慮。如果實現焦爐煤氣或發生爐煤氣噴吹高爐，再配以富裕煤氣發電技術，將取得更為客觀的綜合經濟效果。

5 結語

焦爐煤氣是一種寶貴的資源，可成為鋼鐵聯合企業新的利潤增長引擎。我們在利用焦爐煤氣時不應僅僅停留在它的熱值上，還應關注煤氣的綜合資源化利用上。針對酒鋼實際情況，應密切跟蹤國內外高爐低碳煉鐵的技術發展狀況，同時抓緊研究高爐噴吹焦爐煤氣等還原性氣體的工藝路線和關鍵技術，這對實現酒鋼煉鐵可持續發展，促進節能減排具有重要意義。

參考文獻:

［1］ 劉潤生．低碳高爐煉鐵新技術及在安鋼應用的可行性［J］．河南冶金，2011，19( 03) : 1-4/ /9．

［2］ 毛艷麗，曲余玲．鋼鐵聯合企業焦爐煤氣高附加值利用技術［J］．冶金叢刊，2014( 04) : 36-40．

［3］ 郭同來，柳政根，儲滿生，等．焦爐煤氣綜合利用技術淺析［A］．2010 年全國煉鐵生產技術會議暨煉鐵學術年會論文集［C］．北京: 中國金屬學會煉鐵分會，2010: 1098-1105．

［4］ 康媛，朱世杰，姜海罡．承鋼6#高爐噴吹焦爐煤氣實踐［A］．2012 年全國煉鐵生產技術會議暨煉鐵學術年會文集( 下) ［C］．中國金屬學會，2012: 21-22 / /43．

［5］ 郭術義．高爐回旋區湍流特性研究［D］．山東: 山東大學，2006: 7-8．

［6］ Chu M，Yagi J，Shen E Modelling on blast furnace process and innovative ironmaking technologies［M］． Shenyang: Northeaetem University Press，2006: 160-162．

［7］ 郭同來．高爐噴吹焦爐煤氣低碳煉鐵新工藝的數學模擬［D］．沈陽: 東北大學，2010: 79．

［8］ 張子鎧( 譯) ，崔時( 注校) ．馬凱耶沃鋼鐵公司高爐噴吹焦爐煤氣( 摘譯) ［J］．太鋼譯文，1991( 02) : 7-11．

［9］ 崔艷( 譯) ，歐治學( 校) ．高爐噴吹焦爐煤氣［J］．重鋼技術，1997，40( 02) : 15-18．

［10］ JusseuN，魯洪大( 譯) ．法國索爾梅廠2 號高爐噴吹焦爐煤氣［J］．冶金能源，1988，07( 02) : 61-62．

［11］ 中國煉鐵三十年編輯組．中國煉鐵三十年( 1949-1979) ［M］．北京: 冶金工業出版社，1981: 229-246．

［12］ 鞍鋼九高爐噴吹焦爐煤氣［J］．鋼鐵，1966( 03) : 64-65．

［13］ 王月秋，趙冬云，劉穎．鞍鋼鲅魚圈高爐噴吹焦爐煤氣技術［A］．第九屆中國鋼鐵年會論文集［C］．中國金屬學會，2013: 608-611．

［14］ 賈立軍，王冰，孟淑敏．高爐煉鐵節能降耗及資源合理利用技術［A］．2014 年全國中小高爐煉鐵學術年會論文集［C］．中國金屬學會，2014: 115-118．
