宋驚蟄

(酒鋼集團 宏興鋼鐵股份有限公司，甘肅 嘉峪關 735100)

摘 要: 2018 年酒鋼煉鐵廠 5 號高爐通過改善原燃料質量、提高入爐品位等措施，不斷摸索合理操作制度，加強高爐日常管理，高爐運行狀況改善，爐況強化水平不斷提高。

關鍵詞: 高爐; 強化冶煉; 日常管理

1 引言

酒鋼 5 號高爐有效容積 450 m³ ，受爐缸侵蝕及爐身冷卻壁破損影響，高爐于 2016 年 11 月 10 日停爐進行優化升級，本次升級對爐型進行優化，以適應酒鋼現有原燃料及“十三五”原燃料條件，爐體系統采用薄內襯結構形式，對冷卻系統進行優化，完善檢測手段，安裝爐缸侵蝕模型，爐頂配備紅外線成像，高爐有效爐容維持不變，風口數由 16 個調整為 14個，單鐵口出鐵，大修后于 2017 年 9 月 5 日點火開爐，投產后冶煉強度不斷提高，2018 年 1－12 月平均利用系數 3．15 t /( m³ ·d) ，主要經濟技術指標見表 1。

2 高爐強化冶煉措施

2．1 改善原燃料質量

⑴嚴格控制入爐粉末。5 號高爐結合原燃料現狀以及設備狀況，為了進一步加強原燃料管理，2018年在料倉增加料位計隨時監控槽存，通過控制合理槽存，降低來料落差造成的影響，同時對篩網進行優化，嚴格控制入爐粉末，為高爐的強化奠定基礎。

⑵合理配料。酒鋼煉鐵廠堅持優化配料結構，結合酒鋼原燃料條件以及周邊資源，進行經濟配料，同時不斷摸索合理的操作制度，確保高爐長周期穩定順行。

⑶提高入爐品位。在面對原燃料品位差且不足的問題下，5 號高爐積極采取提高入爐品位措施，燒結礦品位由 48．5%提高至 49．5%，入爐品位由51．5%提高至 54%，通過提高入爐品位，降低渣量，改善爐內透氣性，爐況得到進一步強化。品位調整見圖 1。

2．2 合理的上下部調劑

⑴下部調劑。5 號高爐開爐以來結合配料情況，不斷摸索合理的送風制度，通過對下部送風制度的不斷調整，下部氣流分布趨于合理，爐況適應能力逐步增強，穩定性逐步改善。目前 5 號高爐使用的風口有兩種: Φ420 mm 和 Φ440 mm; 進風面積為0．1366 m2 。風速保持在 145 m /s 以上，鼓風動能在50 kJ/s以上。

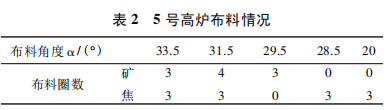

⑵上部調劑。5 號高爐在裝料制度調劑上堅持“控制邊緣氣流，打開中心氣流”的調劑思路，形成“平臺+漏斗”的布料模式，通過不斷摸索，形成了合理裝料制度( 表 2) ，與此同時，批重逐步由 17． 3 ～17．6 t增加至 18．2 ～ 18．5 t，焦炭負荷由 3．60 倍提高至 3．90 倍，穩定爐內氣流，煤氣利用率逐步提高，經濟技術指標改善。

2．3 富氧噴吹和高風溫相結合

富氧和噴煤是強化冶煉的手段之一。5 號高爐在保證爐況穩定順行的前提下，合理控制理論燃燒溫度，逐步提高煤比控制，將富氧率提高至 2．5%，高爐強化水平逐步提高，進入三季度利用系數提高至 3．4～3．5 t /( m³ ·d) ，最高達到 3．64 t /( m³ ·d) 。

5 號高爐停爐期間對部分熱風爐耐火球進行整體更換，同時對 2#熱風爐進行技術改造，將原有的耐火球改為格子磚，增加蓄熱面積，同時安裝自動燒爐技術，優化送風制度，使得熱風溫度風溫逐步上升1 190 ℃以上( 圖 2) ，為高爐后續爐況的進一步強化創造了條件。

2．4 提高爐頂壓力

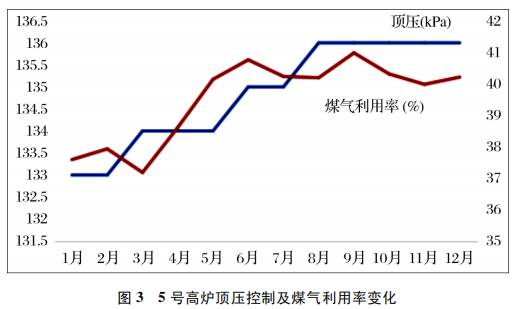

開爐后 5 號高爐根據爐況運行情況，采取提高頂壓強化爐況，頂壓逐步提到 136 kPa( 圖3) ，實現高壓操作，控制鼓風動能≥50 kJ/s，確保中心氣流穩定，保持爐缸活躍性，促進高爐穩定順行; 另一方面提高頂壓也有利于煤氣流的合理分布，煤氣利用率逐步上升。

3 加強高爐管理

3．1 加強爐內操作

隨著高爐的不斷強化，加強爐內操作的管理顯得尤為重要，5 號高爐堅持標準化作業，加強值班室崗位的技能培訓，針對不同時期爐況的變化，采取有針對性的培訓方式，同時嚴格參數控制要求，統一操作思路，不斷細化爐內操作，保證了高爐爐況穩定。

3．2 重視事故管理

5 號高爐堅持生產事故“零”容忍的管理思路，以減少事故為主要切入點，對出現的事故進行分析總結，并不斷完善標準，提高保障能力，確保了高爐的生產穩定有序，為高爐的進一步強化創造條件。

3．3 加強爐前出鐵管理

隨著高爐的強化，渣鐵量的增加，爐前出鐵成為制約高爐強化的關鍵因素，5 號高爐開爐以來嚴抓爐前出鐵，統一爐前操作，量化參數控制，嚴格管理，對每次鐵的打泥壓力、進泥量、鉆口情況、渣鐵排放情況等進行統計，確保爐門深度≥2．2 m，及時排凈渣鐵，為高爐強化冶煉提供有力條件。

4 結語

5 號高爐開爐以來，冶煉強度不斷上升，指標不斷優化，但與國內同級別高爐相比，仍存在差距，要實現進一步的強化，還需繼續做好以下幾方面的工作。

⑴進一步改善原燃料的質量，加強過程管理，穩定原燃料，確保爐況的長期穩定順行。

⑵不斷優化的上下部調劑，嚴格參數量化控制，在爐況允許的情況下，繼續采取“大風量，大批重”技術思路，穩定爐況，進一步優化指標。

⑶加強高爐的日常管理，嚴抓過程控制，細化操作，統一操作思路，確保高爐的生產穩定有序。
