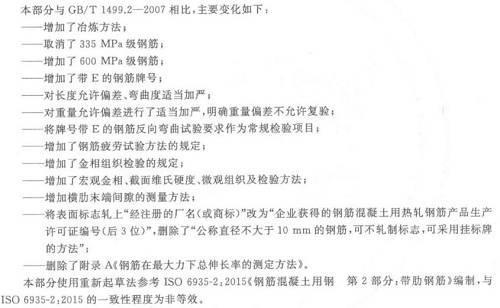

與GB/T 1499.2-2007老標(biāo)準(zhǔn)相比，新標(biāo)準(zhǔn)主要從以下幾點(diǎn)做出了改善、提升。

增加的冶煉方法為：轉(zhuǎn)爐和電弧爐冶煉，必要時(shí)可采取爐外精煉。

增加了600MPa級(jí)鋼筋

熱軋帶肋鋼筋俗稱螺紋鋼，廣泛用于房屋、橋梁、道路等土建工程。根據(jù)建筑質(zhì)量的需要，近幾年政策上也在大力推廣高強(qiáng)鋼筋。目前眾多企業(yè)已經(jīng)研發(fā)出500/600級(jí)鋼筋，市場(chǎng)上形成了400、500、600三個(gè)強(qiáng)度級(jí)別的螺紋鋼。

在美國(guó)、加拿大、韓國(guó)等國(guó)家，400MPa螺紋鋼用量達(dá)到70%以上，500MPa也達(dá)到了25%；德國(guó)、法國(guó)、英國(guó)等500MPa級(jí)達(dá)到了70%以上，同時(shí)提出了對(duì)600MPa級(jí)鋼筋的要求。

隨著社會(huì)發(fā)展和質(zhì)量需求的提升，高強(qiáng)度鋼筋未來應(yīng)用廣泛，建筑鋼材的升級(jí)換代也是必然趨勢(shì)。據(jù)統(tǒng)計(jì)，HRB400相對(duì)于HRB335可節(jié)約12%的用量。

對(duì)重量偏差適當(dāng)加嚴(yán)，不允許復(fù)驗(yàn)

我國(guó)是螺紋鋼用量最大的國(guó)家，新標(biāo)準(zhǔn)對(duì)于重量偏差也作出適當(dāng)加嚴(yán)。現(xiàn)執(zhí)行標(biāo)準(zhǔn)中φ12規(guī)格的螺紋鋼重量偏差是±7%，此次也適當(dāng)加嚴(yán)提高至±6%。標(biāo)準(zhǔn)中測(cè)量方法執(zhí)行的是按組測(cè)量，測(cè)量本身可盡量避免因單支測(cè)量造成的測(cè)量誤差，在測(cè)量誤差可忽略的情況下沒必要復(fù)驗(yàn)。

增加金相組織檢驗(yàn)要求及其配套檢驗(yàn)方法

該條件引起市場(chǎng)關(guān)注最大的就是穿水工藝，作為判定熱軋鋼筋(主要是通過添加合金元素來提高強(qiáng)度)和穿水鋼筋(主要是通過穿水工藝提高強(qiáng)度)的依據(jù)，可有效避免用穿水鋼筋仿冒熱軋鋼筋。

過去，穿水鋼筋在工地上很難用肉眼區(qū)分，穿水鋼筋在需要焊接時(shí)，由于溫度升高其晶體結(jié)構(gòu)會(huì)膨脹，進(jìn)而導(dǎo)致焊接部位的強(qiáng)度下降，這樣就會(huì)影響建筑物的質(zhì)量。

新國(guó)標(biāo)調(diào)整之后，由于工藝的改變，螺紋鋼生產(chǎn)成本也將出現(xiàn)較大幅度提高。新國(guó)標(biāo)實(shí)施后，生產(chǎn)工藝中要求加入的錳、硅、釩鈦等主要合金元素以及釩等微合金元素占比提升。

在不穿水工藝中，以釩元素0.025-0.03%，錳元素1.3-1.4%，硅0.4-0.5%，合金綜合成本約為420元/噸，新增釩成本230元/噸。國(guó)內(nèi)釩價(jià)自今年年初開始上漲，目前釩價(jià)格依舊保持強(qiáng)勢(shì)目前氮釩合金報(bào)價(jià)達(dá)到77-82萬噸/噸，釩鐵價(jià)格報(bào)到50萬/噸，較年初分別上漲218%和163%。由于含釩產(chǎn)品價(jià)格大幅上漲，導(dǎo)致新國(guó)標(biāo)螺紋成本普遍上漲在200元/噸以上。

也就是說，螺紋鋼實(shí)行新國(guó)標(biāo)后，由于加釩工藝，造成螺紋鋼成本的抬升，螺紋鋼與熱軋板卷由于工藝差別造成的價(jià)差基本被抹平。

近期的卷螺價(jià)差已經(jīng)達(dá)到-390，主要在于以螺紋鋼為需求的房地產(chǎn)、基建和以板材為需求的汽車差異所造成。
