仉翼鵬，曾偉濤

(武漢鋼鐵有限公司，湖北 武漢 430000)

摘 要: 對(duì)銅冷卻壁在武鋼大型高爐的應(yīng)用情況進(jìn)行了闡述。選取 8 號(hào)高爐為代表，對(duì)武鋼銅冷卻壁高爐爐墻結(jié)厚的過(guò)程進(jìn)行跟蹤分析，找出爐墻結(jié)厚的原因，并提出防止?fàn)t墻結(jié)厚、維護(hù)銅冷卻壁高爐操作爐型的對(duì)策措施。邊緣氣流長(zhǎng)期不足、操作制度未能適應(yīng)入爐料結(jié)構(gòu)變化、渣皮脫落后操作不合理是武鋼銅冷卻壁高爐爐墻結(jié)厚的主要原因。須通過(guò)十字測(cè)溫和爐身熱負(fù)荷管理辦法，控制適宜的邊緣氣流，入爐料結(jié)構(gòu)發(fā)生變化后要進(jìn)行針對(duì)性調(diào)整，渣皮脫落后的煤氣流控制要遵循疏通中心引導(dǎo)邊緣的原則，才能從根源上消除銅冷卻壁爐墻結(jié)厚現(xiàn)象，保持銅冷卻壁高爐良好的操作爐型。

關(guān)鍵詞: 銅冷卻壁; 爐墻結(jié)厚; 操作爐型; 爐料結(jié)構(gòu); 邊緣氣流; 爐身熱負(fù)荷; 渣皮脫落

        銅冷卻壁在武鋼高爐中的應(yīng)用武漢鋼鐵有限公司( 以下簡(jiǎn)稱(chēng)“武鋼”) 5 號(hào)高爐，有效容積 3 200m³，1991 年投產(chǎn)，是中國(guó)第一座有效容積 3 200 m³ 的高爐，采用了武鋼第一代薄壁型高爐系統(tǒng)，也是我國(guó)第一座使用軟水密閉循環(huán)冷卻系統(tǒng)和全球墨鑄鐵冷卻璧的薄壁型高爐，實(shí)際生產(chǎn) 15 年零 8 個(gè)月，一代爐容產(chǎn)鐵 11 096. 6 t /m³ 。

2004 年后，5 號(hào)高爐第二代爐齡、6 號(hào)高爐、7 號(hào)高爐、8 號(hào)高爐這幾座武鋼大型高爐，都是銅冷卻壁高爐，均使用了武鋼第二代薄壁型高爐系統(tǒng)，有兩個(gè)重要改進(jìn)。一是取消風(fēng)口以上冷卻璧的砌磚，采用磚壁合一的全覆蓋冷卻璧，進(jìn)一步減薄高爐內(nèi)襯。 二是在高熱負(fù)荷區(qū)采用銅冷卻璧，提高了爐腹、爐腰、爐身中下部的冷卻強(qiáng)度，8 號(hào)高爐甚至在爐缸風(fēng)口帶都使用了銅冷卻璧^［1］。

武鋼大型高爐，應(yīng)用銅冷卻壁，實(shí)現(xiàn)了高富氧率、大噴吹、高利用系數(shù)，高爐日均利用系數(shù)達(dá)到2. 2 ～ 2. 8 t /m³，預(yù)計(jì)一代爐役可達(dá)到 20a 以上，單位爐容產(chǎn)鐵 15 000 t /m³。8 號(hào)高爐投產(chǎn) 11a 后，才開(kāi)始出現(xiàn)冷卻壁破損，生產(chǎn) 12a 以上，未出現(xiàn)爐缸側(cè)壁溫度升高現(xiàn)象，爐底溫度正常，實(shí)現(xiàn)了高爐高產(chǎn)長(zhǎng)壽的目標(biāo)。

但武鋼大型高爐應(yīng)用銅冷卻壁后，出現(xiàn)了較多次數(shù)的爐墻結(jié)厚現(xiàn)象。2017 年以后，武鋼高爐爐料結(jié)構(gòu)發(fā)生較大變化，球團(tuán)礦的配比從 20 %以上降低到 15%以下，無(wú)論 8 號(hào)高爐還是武鋼的其它高爐，爐墻結(jié)厚的次數(shù)顯著增加，高爐的生產(chǎn)指標(biāo)出現(xiàn)了較大程度的下滑。

唯一的例外是 8 號(hào)高爐 2019 年還實(shí)現(xiàn)了高利用系數(shù)。其原因，一是 2018 年更換了 12 個(gè)二套，縮小進(jìn)風(fēng)面積; 二是經(jīng)過(guò) 2018 年布料溜槽三次脫落后的波動(dòng)調(diào)整后，2019 年有了最好的操作爐型。

本文選取了 8 號(hào)高爐作為武鋼銅冷卻壁高爐的代表，跟蹤分析了 8 號(hào)高爐 2019 ～ 2021 年的 14 次爐墻結(jié)厚現(xiàn)象，找出 8 號(hào)高爐爐墻結(jié)厚的原因，并提出了防止措施。分析表明，邊緣氣流長(zhǎng)期不足、操作制度未能適應(yīng)入爐料結(jié)構(gòu)變化、渣皮脫落后操作不合理是武鋼銅冷卻壁高爐爐墻結(jié)厚的主要原因。銅冷卻壁高爐要控制適宜的邊緣氣流，才能從根源上防止?fàn)t墻結(jié)厚。當(dāng)爐料結(jié)構(gòu)發(fā)生較大變化時(shí)，操作制度上要及時(shí)予以針對(duì)性調(diào)整以相適應(yīng); 銅冷卻壁高爐渣皮脫落后，不能采用大幅抑制邊緣氣流結(jié)住渣皮，要采用引導(dǎo)中心氣流的辦法來(lái)修復(fù)操作爐型。

2  2019 ～ 2021年 8號(hào)高爐爐墻結(jié)厚情況

8 號(hào)高爐 2019 年出現(xiàn)了 4 次，2021 年出現(xiàn)了 10次爐墻結(jié)厚現(xiàn)象，而 2020 年沒(méi)有出現(xiàn)爐墻結(jié)厚現(xiàn)象。

2． 1 2019 年?duì)t墻結(jié)厚分析

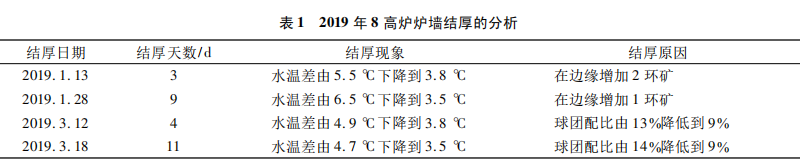

2019 年，8 號(hào)高爐出現(xiàn)了 4 次爐墻結(jié)厚現(xiàn)象，全年?duì)t墻結(jié)厚天數(shù) 27 d，對(duì)高爐指標(biāo)造成了較大影響。如表 1 所示。

爐墻結(jié)厚的原因?yàn)? 平時(shí)操作制度上邊緣氣流過(guò)重，入爐球團(tuán)礦減少，未做針對(duì)性調(diào)整，甚至反向采用進(jìn)一步抑制邊緣氣流的布料制度。

2．2  2020 年沒(méi)有出現(xiàn)爐墻結(jié)厚原因及啟示

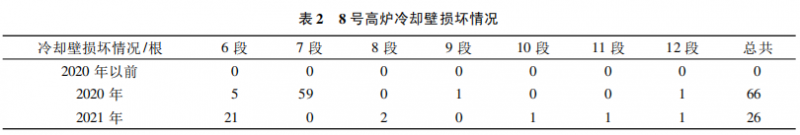

2020 年初開(kāi)始，武鋼 8 號(hào)高爐爐腰 7 段冷卻壁水管爆發(fā)式損壞，損壞數(shù)量多，如表 2 所示。

從表 2 看出，從 2020 年 1 月 1 日第一根冷卻壁水管破損，到 2020 年 12 月，破損水管已達(dá) 66 根，其中 7 段破損水管 59 根，12 月底對(duì) 7 段進(jìn)行更換。

2020 年 8 號(hào)高爐冷卻壁水管每月?lián)p壞 5 根以上，頻繁休風(fēng)處理破損冷卻壁水管，被迫在 7 段加裝柱型冷卻器，勉強(qiáng)維持生產(chǎn)。爐腰段冷卻壁冷卻能力不足導(dǎo)致渣皮剝落頻繁，壁體熱應(yīng)力集中，磨損和溶蝕嚴(yán)重，陷入水管破損 － 冷卻不足 － 渣皮頻繁脫落 －水管繼續(xù)破損的惡性循環(huán)中。爐腰冷卻壁集中破損造成的冷卻能力不足和頻繁休風(fēng)，是 8 號(hào)高爐 2020年沒(méi)有形成爐墻結(jié)厚的主要原因。

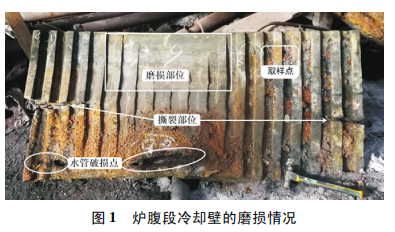

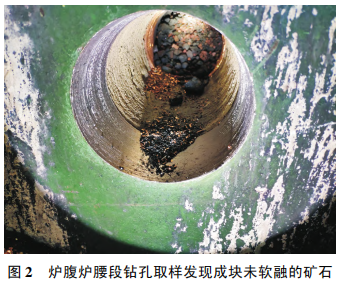

從表 2 看出，8 號(hào)高爐的冷卻壁破損集中在爐腰爐腹段。2020 年 7 段爐腰段集中破損，更換冷卻壁后，2021 年又出現(xiàn) 6 段爐腹段的集中破損。對(duì)冷卻壁鉆孔取樣及破損調(diào)查后，認(rèn)為爐腰爐腹段破損機(jī)理是爐料自上而下的摩擦導(dǎo)致的磨損。如圖 1 所示，冷卻壁的磨損程度自上而下減輕，證明爐料的下降與冷卻壁壁體的摩擦是破損的主要原因。如圖 2所示，爐腹?fàn)t腰段鉆孔取樣能取到成塊未軟融的礦石，證明了爐料未能軟融而產(chǎn)生的下降摩擦，是此兩段冷卻壁破損的主要原因。而爐腰甚至爐腹段還有未能軟融的礦石，也提示平時(shí)的操作制度軟融帶位置控制過(guò)低，邊緣氣流重，導(dǎo)致邊緣礦石軟融位置太低。

2． 3 2021 年?duì)t墻結(jié)厚分析

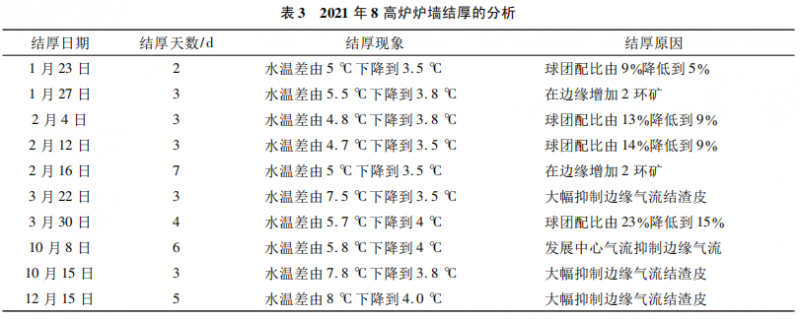

武鋼 8 號(hào)高爐 2020 年 12 月份更換了 7 段爐腰段冷卻壁后投產(chǎn)。但依然沿用了 2020 年的操作制度，造成 2021 年出現(xiàn)了 10 次爐墻結(jié)厚現(xiàn)象，全年?duì)t墻結(jié)厚天數(shù)達(dá) 41 d，對(duì)高爐指標(biāo)造成了較大影響。 如表 3 所示。

從 2021 年?duì)t墻結(jié)厚現(xiàn)象可以看出，平時(shí)操作制度邊緣氣流過(guò)重，入爐球團(tuán)礦減少，未做針對(duì)性調(diào)整甚至反向采用進(jìn)一步抑制邊緣氣流的布料制度，脫皮脫落后的處理方法存在誤區(qū)，是 2021 年出現(xiàn)爐墻結(jié)厚的主要原因。

3 8 號(hào)高爐爐墻結(jié)厚原因

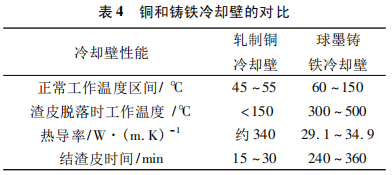

武鋼大型高爐，在高熱負(fù)荷區(qū)采用銅冷卻璧，提高了爐腹、爐腰、爐身中下部的冷卻強(qiáng)度。銅冷卻璧的導(dǎo)熱系數(shù)約 340 W，約為鑄鐵冷卻壁的 10 倍。相較于鑄鐵冷卻壁，銅冷卻壁具有兩個(gè)顯著特點(diǎn)。一 是銅冷卻壁表面工作溫度低，冷卻壁熱面工作溫度在 60 ℃以?xún)?nèi)。高爐冷卻壁進(jìn)水溫度在 40 ℃ 左右，銅冷卻壁正常工作溫度在 45 ～ 55 ℃ ; 二是銅冷卻壁形成渣皮時(shí)間短，可以在 15 ～ 30 min 重新凝結(jié)渣皮^［3］。表 4 為銅和鑄鐵冷卻壁的特性對(duì)比。

當(dāng)高爐冷卻壁進(jìn)水溫度在 40 ℃左右，銅冷卻壁的正常工作溫度 45 ～ 55 ℃。低于 45 ℃，爐墻結(jié)厚; 高于 55 ℃，銅冷卻壁熱負(fù)荷過(guò)高，渣皮脫落，不利于冷卻壁長(zhǎng)壽。這說(shuō)明銅冷卻壁的操作區(qū)間只有 10 ℃左右，相對(duì)于鑄鐵冷卻壁 90 ℃ 左右的操作區(qū)間，銅冷卻壁操作區(qū)間比較狹窄。鑄鐵冷卻壁溫度下降幾十度才出現(xiàn)爐墻結(jié)厚，且易發(fā)現(xiàn)。而銅冷卻壁溫度下降 1 ～ 3 ℃，就已出現(xiàn)爐墻結(jié)厚，難以及時(shí)發(fā)現(xiàn)。

而且由于銅冷卻壁形成渣皮的時(shí)間短，導(dǎo)致銅冷卻壁結(jié)厚非常迅速，幾個(gè)小時(shí)內(nèi)就形成爐墻結(jié)厚，故難及早發(fā)現(xiàn)。

通過(guò)對(duì) 2019 ～ 2021 年武鋼 8 號(hào)高爐發(fā)生的 14次爐墻結(jié)厚現(xiàn)象進(jìn)行跟蹤分析，發(fā)現(xiàn)邊緣氣流長(zhǎng)期不足、操作制度未能適應(yīng)入爐料結(jié)構(gòu)變化、渣皮脫落后操作不合理，是高爐爐墻結(jié)厚的原因。

3．1 邊緣氣流長(zhǎng)期不足

武鋼高爐高產(chǎn)長(zhǎng)壽的核心在于強(qiáng)力抑制邊緣氣流，開(kāi)放中心氣流，這種模式的弊端在于邊緣氣流長(zhǎng)期不足。8 號(hào)高爐發(fā)生的銅冷卻壁爐墻結(jié)厚，均是首先從爐腹段開(kāi)始出現(xiàn)結(jié)厚，然后自下而上往上擴(kuò)展，完全符合邊緣氣流不足導(dǎo)致?tīng)t墻結(jié)厚的特征。

2020 年對(duì) 8 號(hào)高爐冷卻壁的破損調(diào)查也證明了這一點(diǎn)，邊緣氣流不足，不單是 8 號(hào)高爐爐腹?fàn)t腰段破損的主要原因，也是 8 號(hào)高爐銅冷卻壁結(jié)厚的主要原因之一。操作水平高，周期性地疏松邊緣維護(hù)一下?tīng)t型，利用設(shè)備故障引起的改壓和休風(fēng)機(jī)會(huì)調(diào)整一下氣流，可以延長(zhǎng)結(jié)厚的周期，但不能完全避免爐墻結(jié)厚。

3．2 操作制度未能適應(yīng)入爐料結(jié)構(gòu)變化

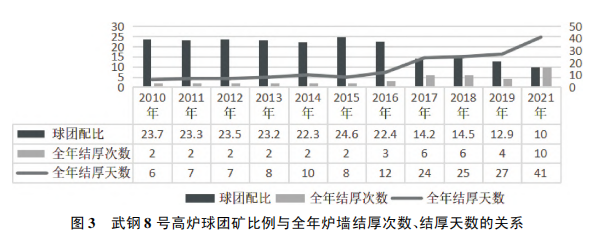

統(tǒng)計(jì) 8 號(hào)高爐爐墻結(jié)厚的次數(shù)，發(fā)現(xiàn)跟球團(tuán)礦的配比減少有強(qiáng)烈的關(guān)系。2009 年以來(lái)，高爐的基本布料制度沒(méi)有大的改變，以 C987651 332223 ↓ O_L98765 44322↓O⁹⁸ _S 22↓為主，隨著球團(tuán)礦的配比逐年減少，尤其是 2017 年以后，球團(tuán)礦的配比從 20%以上降低到 15%以下，高爐爐墻結(jié)厚的次數(shù)、爐墻結(jié)厚的天數(shù)大幅增加。如圖 3 所示。

球團(tuán)礦比例減少，從爐料的布料堆角和熔滴性能兩方面影響高爐，既加重邊緣氣流，也惡化爐料的熔滴性能。球團(tuán)礦堆角小，易滾動(dòng)，球團(tuán)礦比例減少，加重邊緣氣流。根據(jù)寶鋼對(duì)不同爐料結(jié)構(gòu)做熔滴試驗(yàn)的結(jié)果，球團(tuán)礦比例減少 10 %，軟化區(qū)間增加 10 ℃，熔滴滴下溫度增加 10 ℃，爐料的熔滴性能變差。武鋼 8 號(hào)高爐自 2017 ～ 2021 年以來(lái)，布料制度沒(méi)有大的改變，以 C987651 332223 ↓ O_L9876544322↓O⁹⁸ _S 22↓為主，隨著球團(tuán)礦的配比逐年減少，高爐爐墻結(jié)厚的次數(shù)逐步增加。高爐的用料結(jié)構(gòu)調(diào)整，應(yīng)穩(wěn)定球團(tuán)礦比例，通過(guò)塊礦和燒結(jié)比例來(lái)調(diào)整爐渣堿度。

3．3 銅冷卻壁渣皮脫落后操作不合理

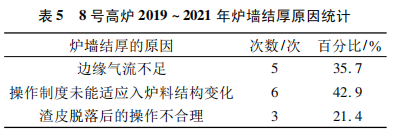

掛渣能力強(qiáng)，操作區(qū)間窄是銅冷卻壁的操作特點(diǎn)。銅冷卻壁形成渣皮時(shí)間短，可以在 15 ～ 30 min重新凝結(jié)渣皮。銅冷卻壁渣皮脫落后，盡量采用疏導(dǎo)中心、退壓差、退礦焦比的辦法來(lái)修復(fù)操作爐型，謹(jǐn)慎采用大幅抑制邊緣氣流的辦法來(lái)結(jié)住渣皮。渣皮脫落和邊緣管道產(chǎn)生后，采用上礦焦比、抑制邊緣的措施穩(wěn)定氣流，結(jié)果是邊緣氣流穩(wěn)定了，但很容易造成爐墻結(jié)厚。如 2021 年 3 月 22 ～ 3. 24 日，2021 年 10 月 15 ～ 18 日，2021 年 12 月 15 日 ～ 19 日，這 3次爐墻結(jié)厚，都是采用大幅抑制邊緣氣流的辦法結(jié)住渣皮引發(fā)的。對(duì) 8 號(hào)高爐 2019 ～ 2021 年 14 次的爐墻結(jié)厚進(jìn)行分析統(tǒng)計(jì)，爐墻結(jié)厚的原因如表 5 所示。

4 杜絕銅冷卻壁高爐爐墻結(jié)厚的技術(shù)措施

4． 1 控制合理的邊緣氣流

分析近幾年武鋼 8 號(hào)高爐爐墻結(jié)厚的現(xiàn)象及原因，煤氣流分布不合理，中心過(guò)開(kāi)，邊沿過(guò)重，會(huì)逐漸造成爐墻結(jié)厚。防止?fàn)t墻結(jié)厚，控制合理的邊緣氣流是關(guān)鍵。

合理煤氣流分布的特征。筆者曾有機(jī)會(huì)去日本千葉川崎髙爐考察，他們解決爐墻結(jié)厚的經(jīng)驗(yàn)，是一定要使十字測(cè)溫的邊沿溫度如煮熟的蝦米那樣，使其尾巴翹起來(lái)。回國(guó)以后，筆者按照這個(gè)原則去調(diào)節(jié)邊沿煤氣流強(qiáng)度，起到了十分明顯的效果。目前，已經(jīng)普及了爐墻熱負(fù)荷控制，再結(jié)合爐喉溫度的控制，特大型高爐的邊沿氣流控制日臻完善^［2］。

邊緣氣流過(guò)分發(fā)展也會(huì)導(dǎo)致?tīng)t墻結(jié)厚。邊緣氣流過(guò)分發(fā)展，會(huì)從兩方面造成爐墻結(jié)厚。一是形成頻繁而劇烈的管道行程。劇烈的管道行程會(huì)將已經(jīng)下降和軟熔爐料吹到高爐上部，造成軟熔的爐料重新凝固，直接造成爐墻結(jié)厚。二是導(dǎo)致中心氣流不足，不但高爐風(fēng)量偏少，順行情況變差，而且會(huì)造成軟熔帶上移，會(huì)形成爐墻結(jié)厚。

對(duì)武鋼大型高爐而言，要應(yīng)用爐喉十字測(cè)溫技術(shù)，普及爐墻熱負(fù)荷控制，不能僅依賴(lài)爐頂紅外成像來(lái)指導(dǎo)高爐操作。在上部料面的控制上，中心加焦的高爐要形成平臺(tái) + 漏斗的料面。對(duì)中心加焦的武鋼高爐而言，料面控制要遵循 3 大原則，一是邊緣平臺(tái)不能過(guò)窄，二是中心無(wú)礦區(qū)不能過(guò)大，三是料面邊緣還要有倒角。這樣才能控制合理的邊緣氣流，保持爐況長(zhǎng)期穩(wěn)定順行。

4．2 采用適應(yīng)爐料結(jié)構(gòu)變化的操作制度

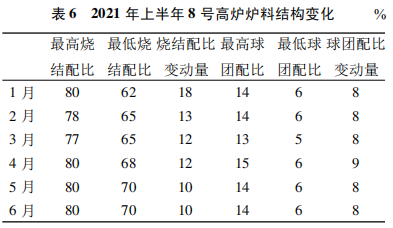

武鋼高爐的入爐原燃料條件不是不好，但欠穩(wěn)定性。因?yàn)樗土狭暇€(xiàn)長(zhǎng)和燒結(jié)機(jī)設(shè)備老舊故障率高，燒結(jié)礦產(chǎn)量與高爐產(chǎn)量匹配困難，難以通過(guò)固定或者小幅度的調(diào)整燒結(jié)礦的入爐配比，實(shí)現(xiàn)高爐物料平衡。燒結(jié)機(jī)無(wú)故障，送料料線(xiàn)順暢，入爐燒結(jié)配80%左右; 當(dāng)送料料線(xiàn)發(fā)生故障或者燒結(jié)機(jī)發(fā)生故障時(shí)，入爐燒結(jié)配比降低到 58% ～ 60%，變動(dòng)幅度達(dá)到 20%。高爐燒結(jié)礦的配比不穩(wěn)定，高爐的爐料結(jié)構(gòu)就不穩(wěn)定。爐料結(jié)構(gòu)改變后，爐料的軟融性能、布料特性隨之改變。操作者的調(diào)劑手段沒(méi)能適應(yīng)這種操作條件的變化，軟融帶的位置變化，也是爐墻頻繁結(jié)厚的一個(gè)重要原因。如表 6 所示。

由表 6 可以看出，8 號(hào)高爐入爐爐料結(jié)構(gòu)變化大，每月球團(tuán)礦的配比變化在 8 %以上，對(duì)煤氣流分布有較大影響，應(yīng)在操作制度上予以調(diào)整。尤其是當(dāng)入爐球團(tuán)配比減少 4 %以上，會(huì)顯著加重邊緣氣流，必須采取邊緣減礦或邊緣加焦的布料制度。2017 年以后，高爐入爐球團(tuán)礦的配比從 20 %以上降低到 15 %以 下，操作制度未作調(diào)整，整體是以 C987651 332223↓O_L98765 44322↓O⁹⁸ _S 22↓為主，高爐爐墻結(jié)厚的次數(shù)大幅增加。這說(shuō)明入爐球團(tuán)礦配比變了，高爐操作制度也要隨之適應(yīng)。對(duì)于 8 號(hào)高爐而言，球團(tuán)配比在 15% ～ 20%，基本布料制度應(yīng)變?yōu)?C987651 332223↓O_L98765 33322↓O⁹⁸ _S 22↓; 球團(tuán)配 比 在 10 % ～ 15 %，基本布料制度應(yīng)變?yōu)镃987651 332223↓O_L98765 23322↓O⁹⁸ _S 22↓; 球團(tuán)變比小于 10%，基本布料制度應(yīng)變?yōu)?C987651 332223↓OL98765 13322↓O⁹⁸ _S 22↓。

4．3 渣皮脫落后的操作管理

銅冷卻壁渣皮脫落后的操作管理非常重要，應(yīng)區(qū)別于鑄鐵冷卻壁渣皮脫落后的處理。鑄鐵冷卻壁渣皮脫落后，可以采用邊緣加礦、邊緣減焦的辦法來(lái)抑制邊緣氣流，盡快結(jié)住渣皮。但銅冷卻壁能在15 ～ 30 min 重新結(jié)住渣皮，進(jìn)水溫度 40 ℃時(shí)工作區(qū)只有 45 ～ 55 ℃、掛渣能力強(qiáng)、操作區(qū)間窄是銅冷卻壁的操作特點(diǎn)。銅冷卻壁渣皮脫落后，盡量采用疏導(dǎo)中心、退壓差、退礦焦比的辦法修復(fù)操作爐型，要謹(jǐn)慎采用大幅抑制邊緣氣流的辦法結(jié)住渣皮。銅冷卻壁高爐渣皮脫落和邊緣管道產(chǎn)生后，采用上礦焦比、抑制邊緣的措施穩(wěn)定氣流的效果不好，很容易造成爐墻結(jié)厚。

銅冷 卻 壁 渣 皮 脫 落 后，首先降低操作壓差0. 005 MPa，其次減少富氧率 1 %，再 減 輕 礦 焦 比5% ～ 10%，最后可以增加中心焦 1 環(huán)。這樣幾個(gè)小時(shí)內(nèi)，煤氣流會(huì)重新穩(wěn)定，操作爐型得到修復(fù)。

5 結(jié)論

通過(guò)對(duì)武鋼 8 號(hào)高爐近三年的爐墻結(jié)厚現(xiàn)象進(jìn)行跟蹤分析，找出了爐墻結(jié)厚的原因，并提出了防止?fàn)t墻結(jié)厚、維護(hù)銅冷卻壁高爐操作爐型的對(duì)策措施。邊緣氣流長(zhǎng)期不足、操作制度未能適應(yīng)入爐料結(jié)構(gòu)變化、渣皮脫落后操作不合理是武鋼銅冷卻壁高爐爐墻結(jié)厚的主要原因。

1) 2020 年對(duì) 8 號(hào)高爐冷卻壁的破損調(diào)查顯示，邊緣氣流過(guò)重，軟融帶位置控制過(guò)低，以及爐墻結(jié)厚首先從爐腹段開(kāi)始，然后自下而上往上擴(kuò)展，都說(shuō)明邊緣氣流不足是 8 號(hào)高爐銅冷卻壁結(jié)厚的主要原因。控制適宜的邊緣氣流，才能從根源上防止?fàn)t墻結(jié)厚。

2) 8 號(hào)高爐入爐爐料結(jié)構(gòu)變化大，每個(gè)月球團(tuán)礦的配比變化均在 8 %以上，對(duì)煤氣流的分布有較大影響，應(yīng)在操作制度上予以調(diào)整。入爐球團(tuán)配比減少 4%以上，會(huì)顯著加重邊緣氣流，必須采取邊緣減礦或邊緣加焦的布料制度。

3) 銅冷卻壁渣皮脫落后的操作管理非常重要，應(yīng)區(qū)別于鑄鐵冷卻壁渣皮脫落后的處理。銅冷卻壁渣皮脫落后，要謹(jǐn)慎采用大幅抑制邊緣氣流的辦法來(lái)結(jié)住渣皮，要采用降低操作壓差、減少富氧率、減輕礦焦比、引導(dǎo)中心氣流的辦法來(lái)修復(fù)操作爐型。

參考文獻(xiàn)

［1］ 張慶喜，曾偉濤． 銅冷卻壁高爐操作爐型維護(hù)技術(shù)［J］． 煉鐵，2021，40( 06) : 1 － 2．

［2］ 李維國(guó)． 我國(guó)特大型高爐操作和管理改進(jìn)的思路［J］．煉鐵，2017，36( 05) : 1 － 7．

［3］ 張壽榮，于仲潔． 高爐失常與事故處理［M］． 北京: 冶金工業(yè)出版社，2012: 125 － 128．

［4］ 陳令坤，李向偉，陸隆文，等． 武鋼 8 號(hào)高爐高效冶煉實(shí)踐［J］． 煉鐵，2016，35( 05) : 1 － 7

［5］ 朱仁良． 寶鋼大型高爐操作與管理［M］． 北京: 冶金工業(yè)出版社，2015．
